ELSYSTEMET

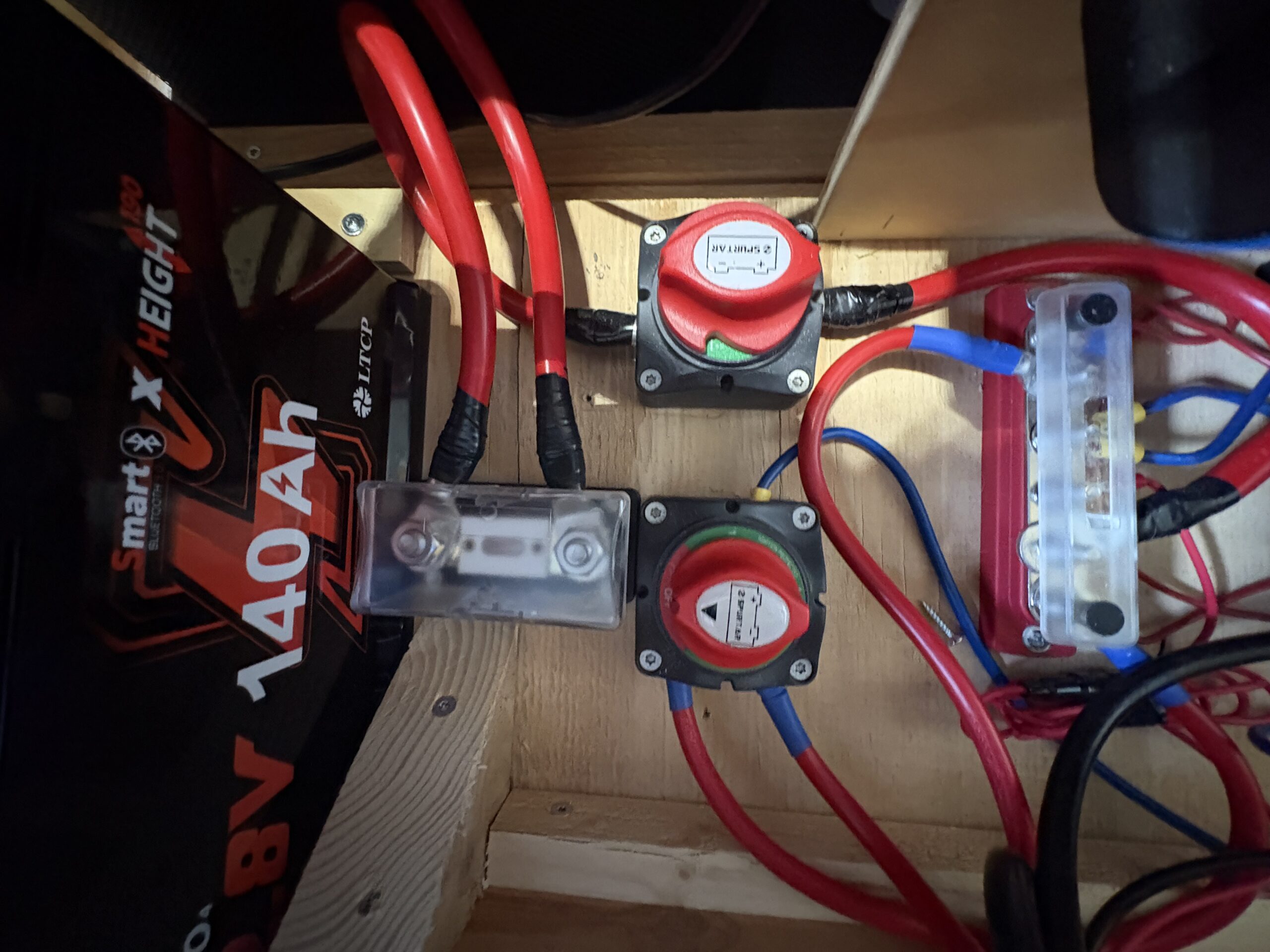

Huvudsströmbrytare batteri
Husbatteriet skall vara inkopplat så länge kylboxen används. Huvudströmbrytaren är den övre på bilden nedan.

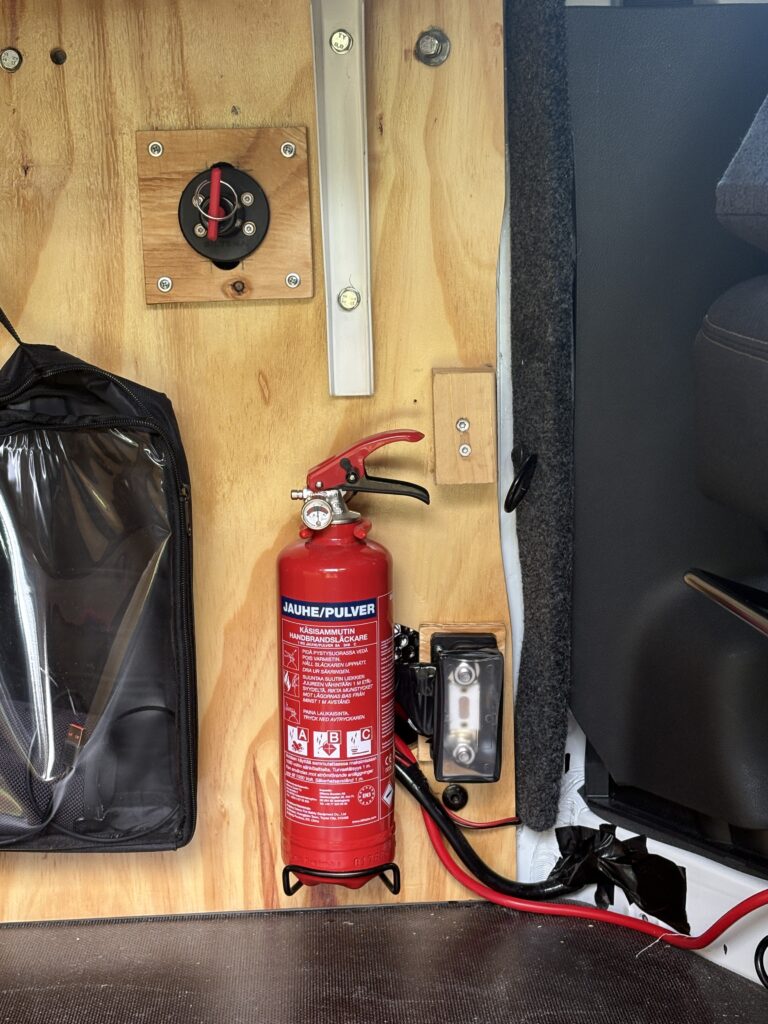

Strömbrytare DC-DC laddning
Strömbrytaren för DC-DC laddning (startbatteri till husbatteri under körning) bör vara AV när bilen inte skall körs under längre tid, t ex. nattetid. Strömbrytaren är placerad så att den skall vara möjlig att nå från förarsätet. Skjuts förarstolen framåt kan man sträcka bak armen och vrida på/av laddströmmen vid behov
OBS! VIKTIGT (om laddning under körning)…
För att säkerställa att husbatteriet laddas under körning bör spänningen kontrolleras på mätaren som sitter i uttaget vid passagerarsätet. Den skall visa över 14 volt för att laddning skall starta. Det kan hända att den visar lägre spänning ibland, speciellt om startbatteriet är FULLSTÄNDIGT LADDAT. Det beror på att bilen har en så kallad ”smart” generator som då tror att det ej behövs mer spänning för att ladda startbatteriet…
Det har visat sig att det då hjälper att tex. starta och stanna motorn en eller två gånger eller bara slå på tändningen, dvs. fläkt och lysen, en liten stund… och därefter prova att starta bilmotorn igen, för att se ifall generatorns spänning är över 14 volt.

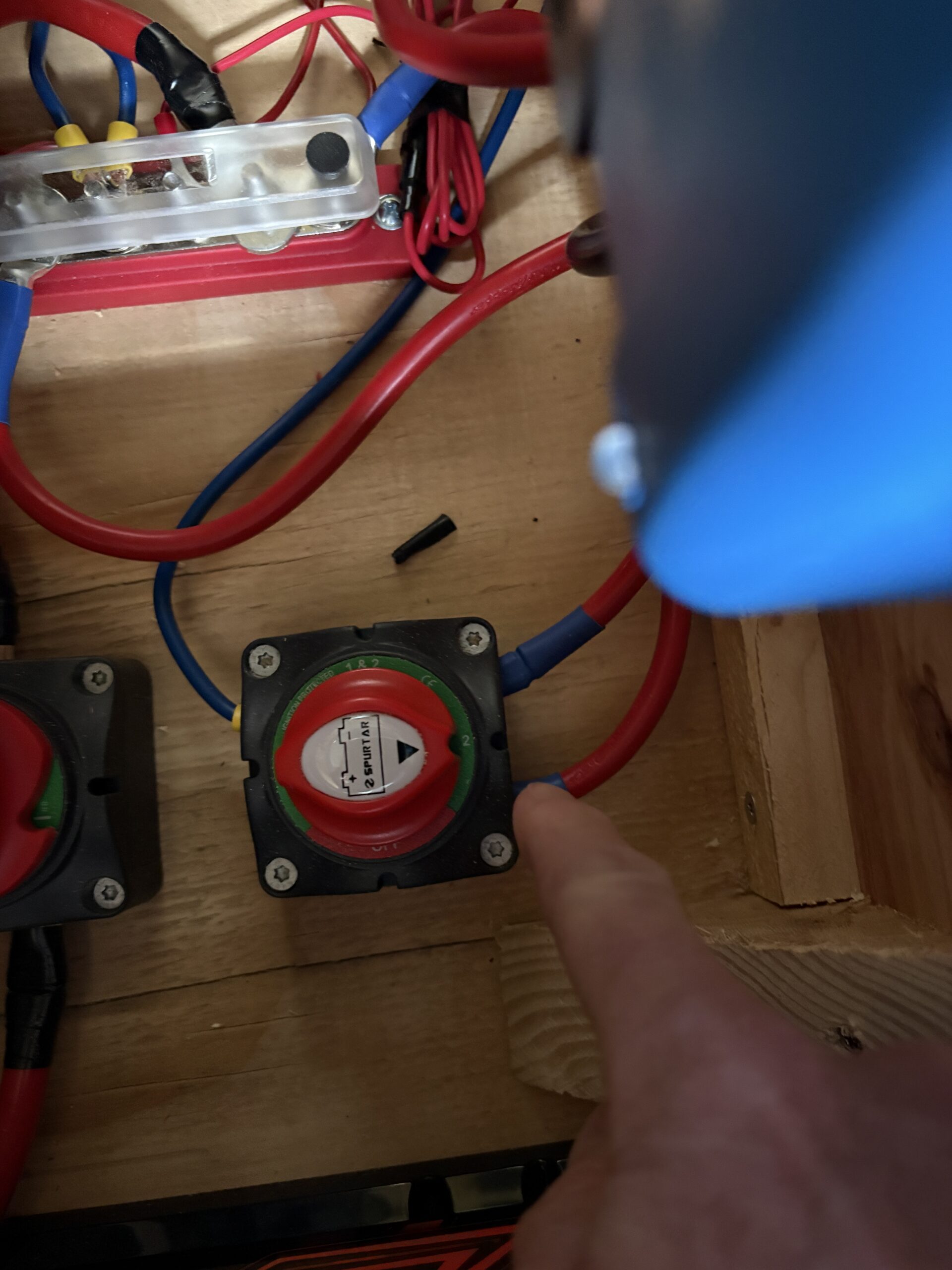

Strömbrytare laddning DC-DC och/eller solpanel
Laddningsströmbrytaren är normalt inställd på DC-DC (dvs. batteriet laddas när bilen körs) laddning [1]. Om solcellen kopplas in, behöver brytaren sättas på [2] eller [1&2]. Om bilen varken kommer köras eller solcellen används på ett tag kan strömbrytare sättas på [OFF] (som i den första bilden).

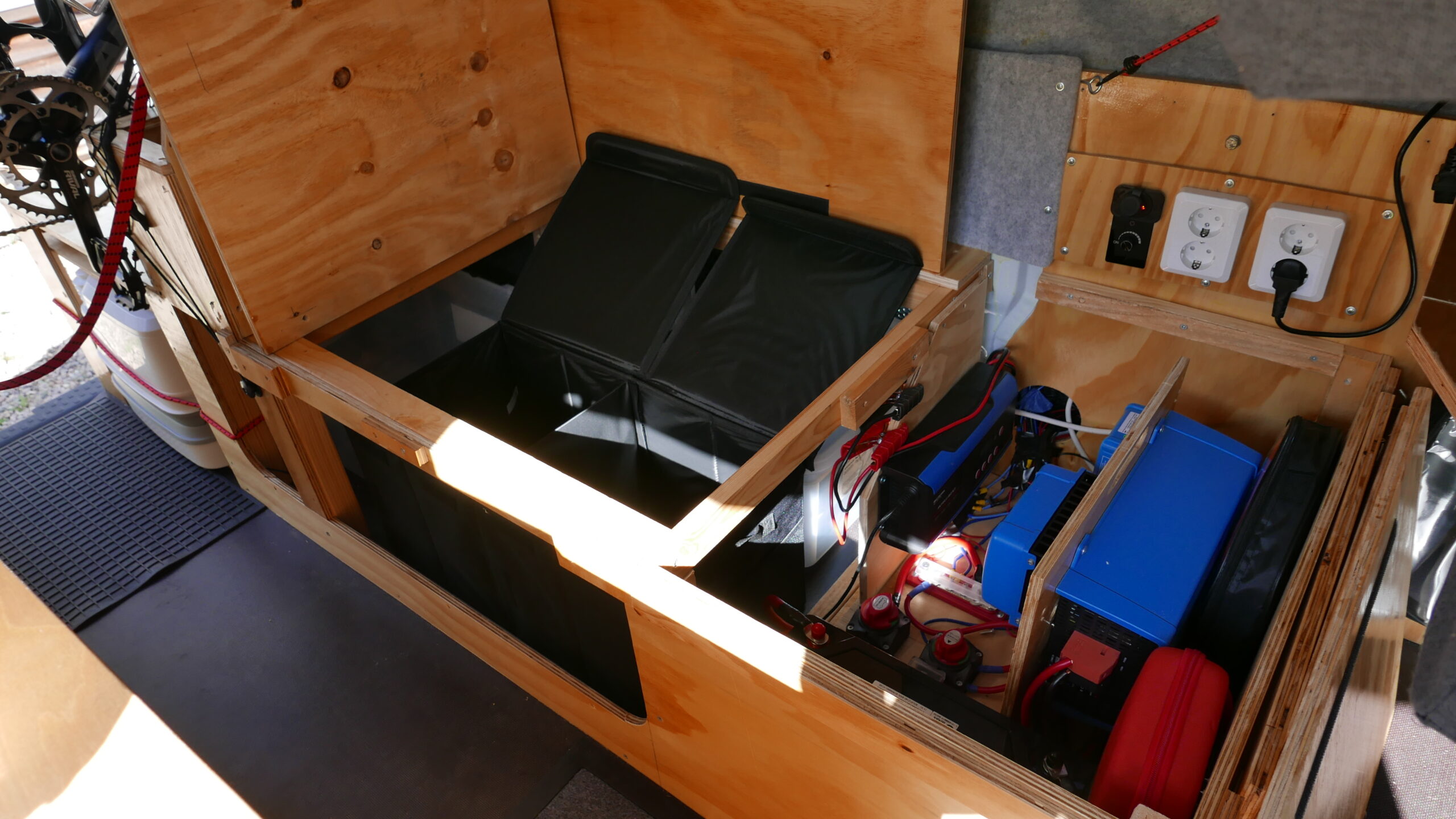

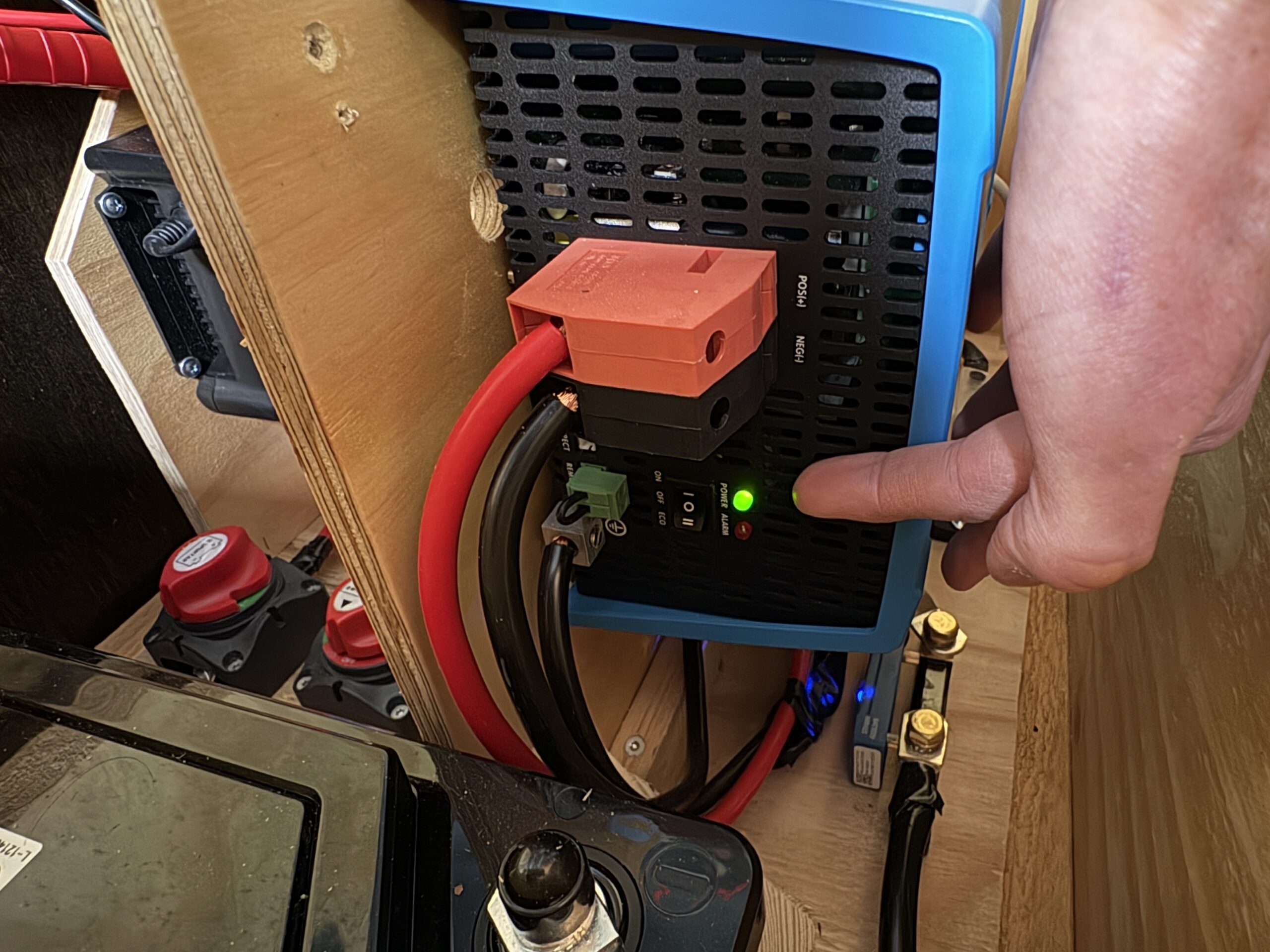

Inverter
Invertern bör vara avstängd [OFF] när den inte används. Under användning sätts den på [ON] (ej ”ECO”). Den gröna lampan skall lysa.

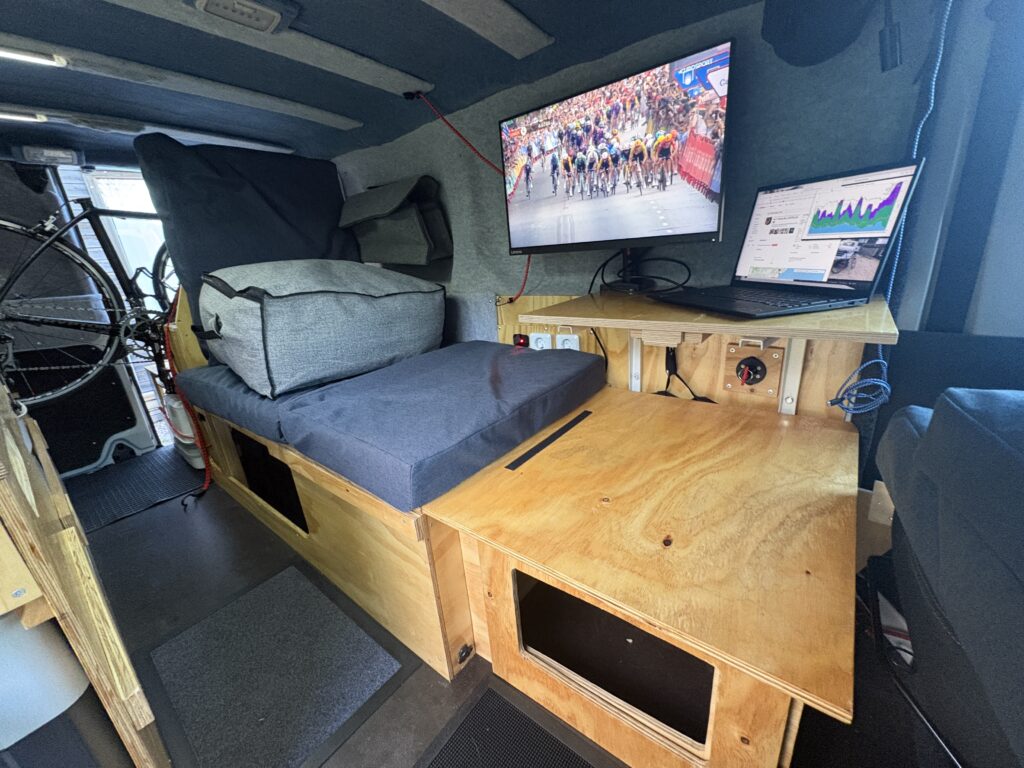

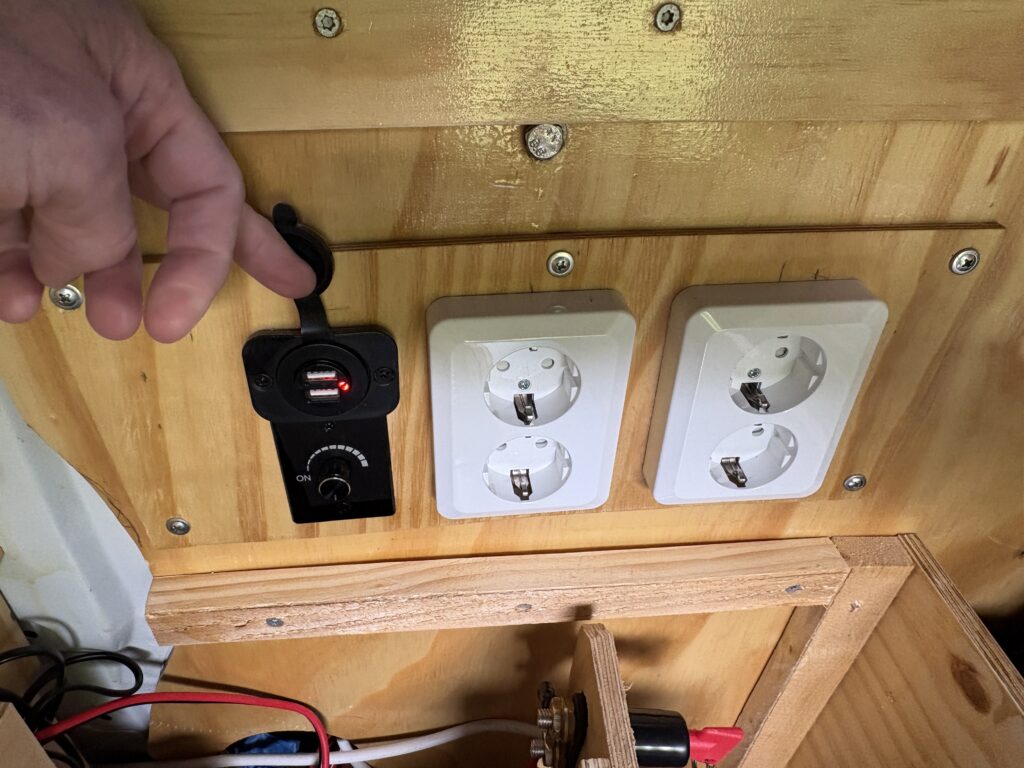

När invertern är påslagen finns kan prylar som kräver 220 V kopplas in i uttagen. Till exempel bildskärmens strömsladd.
Det finns även en förlängningssladd med tre uttag bak i bilen vid verktygslådan.

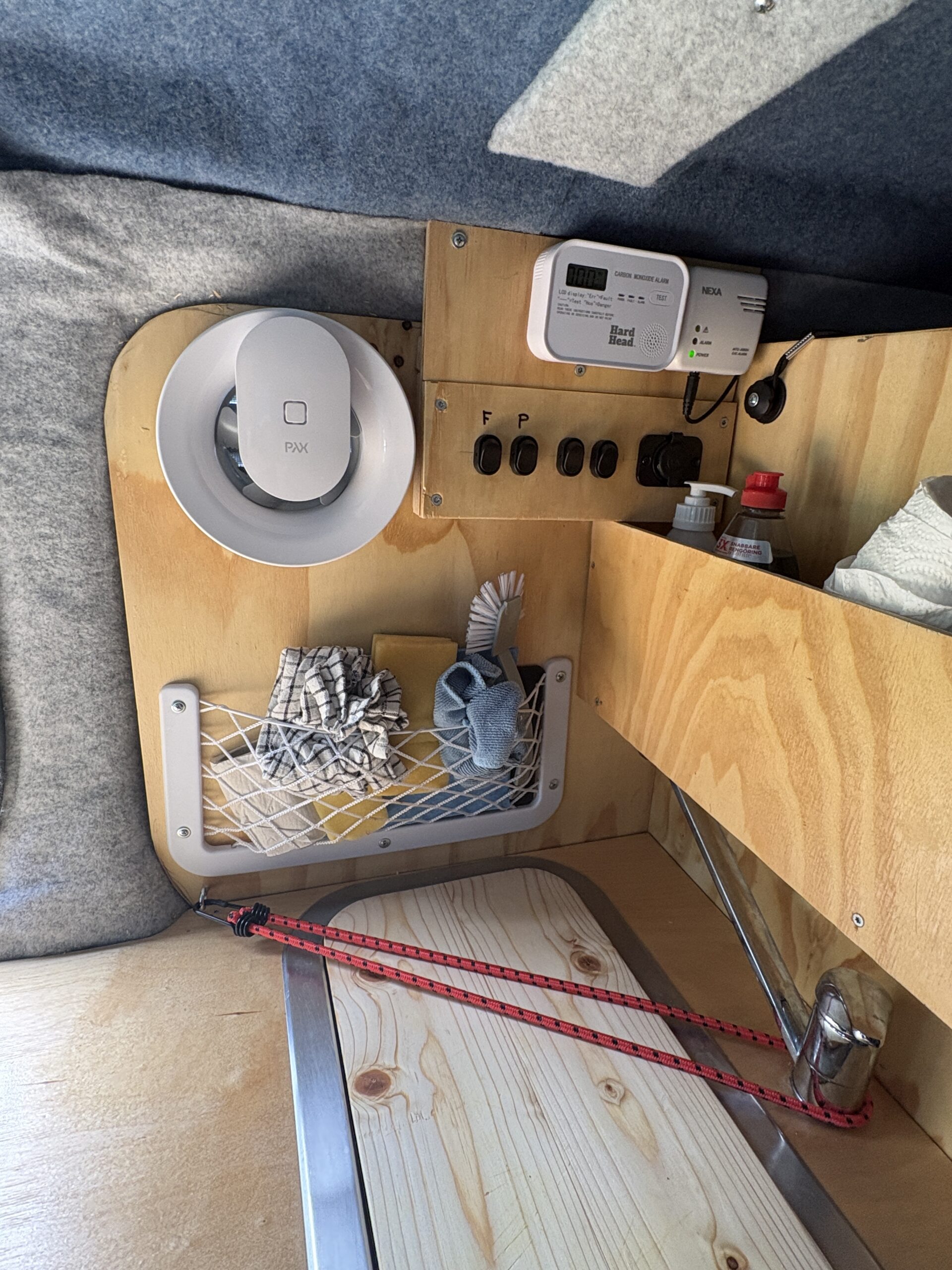

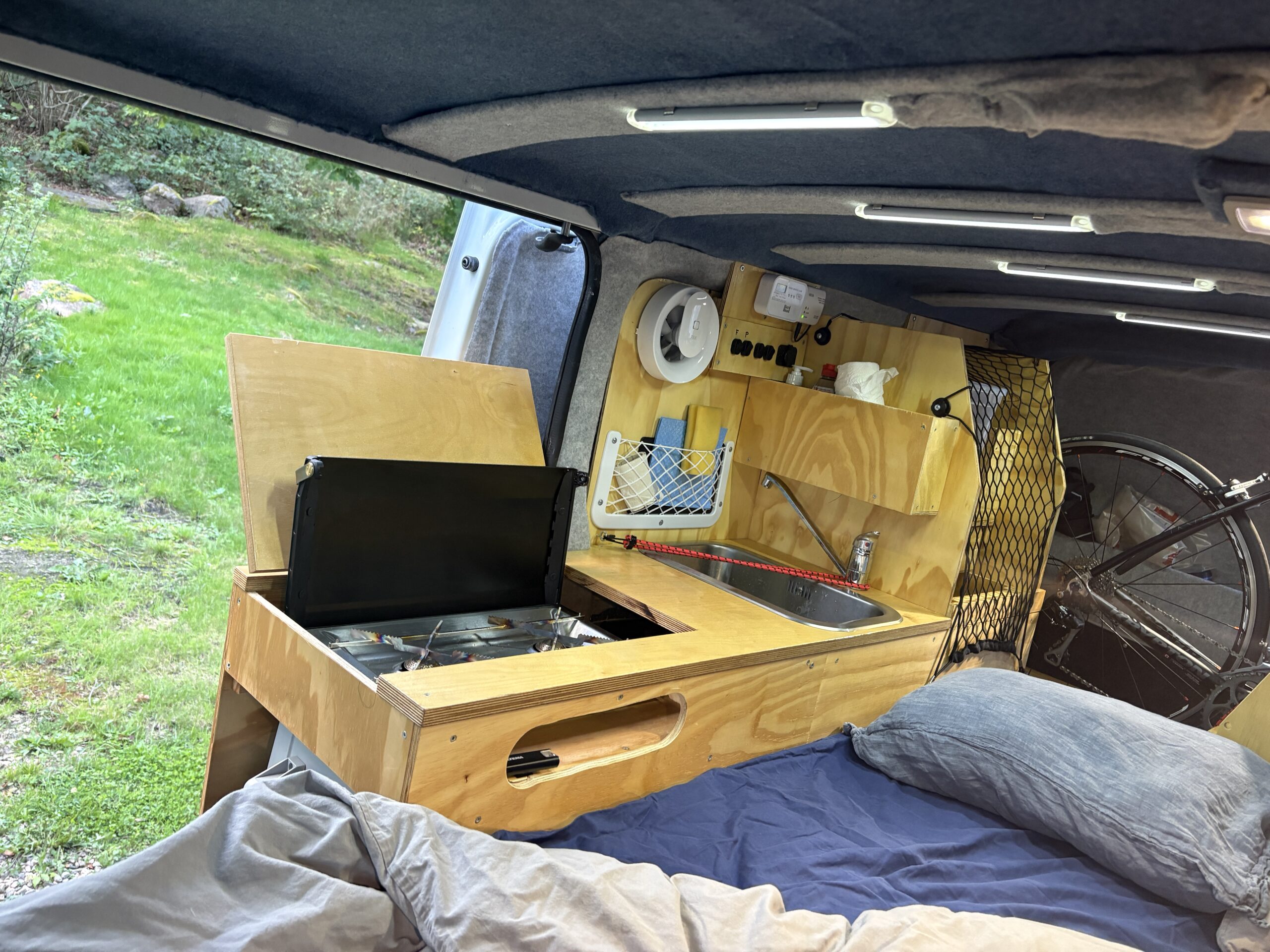

Kökspanelen
Fläkten [F] bör vara påslagen när man vistas i bilen, dock ej under färd.
Pumpen [P] bör vara avstängd när den ej används.
Det finns här även CO och gasvarnare samt ett standarduttag för 12 volt.
De två brytarna till höger har ingen funktion.

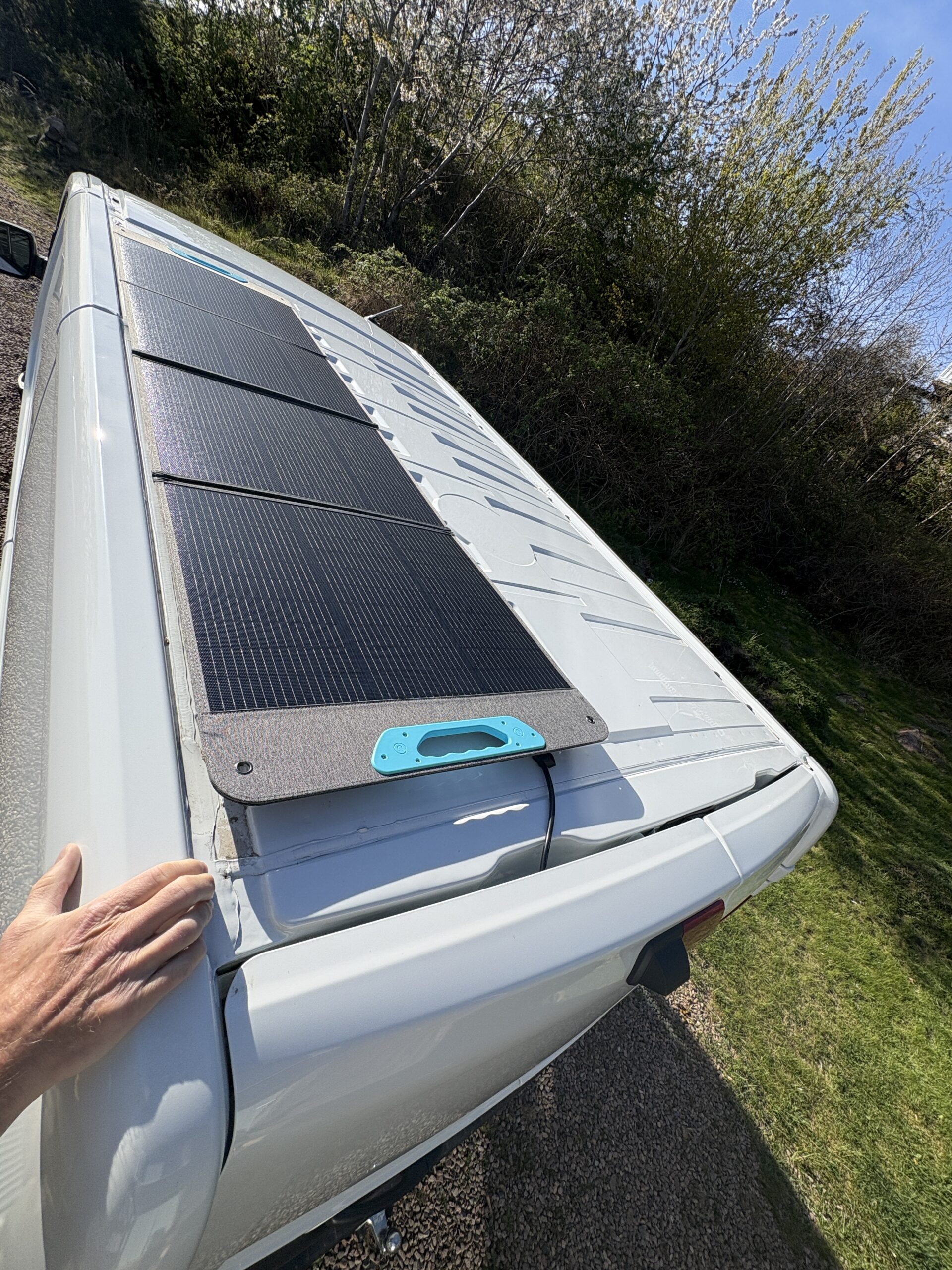

Solpanel

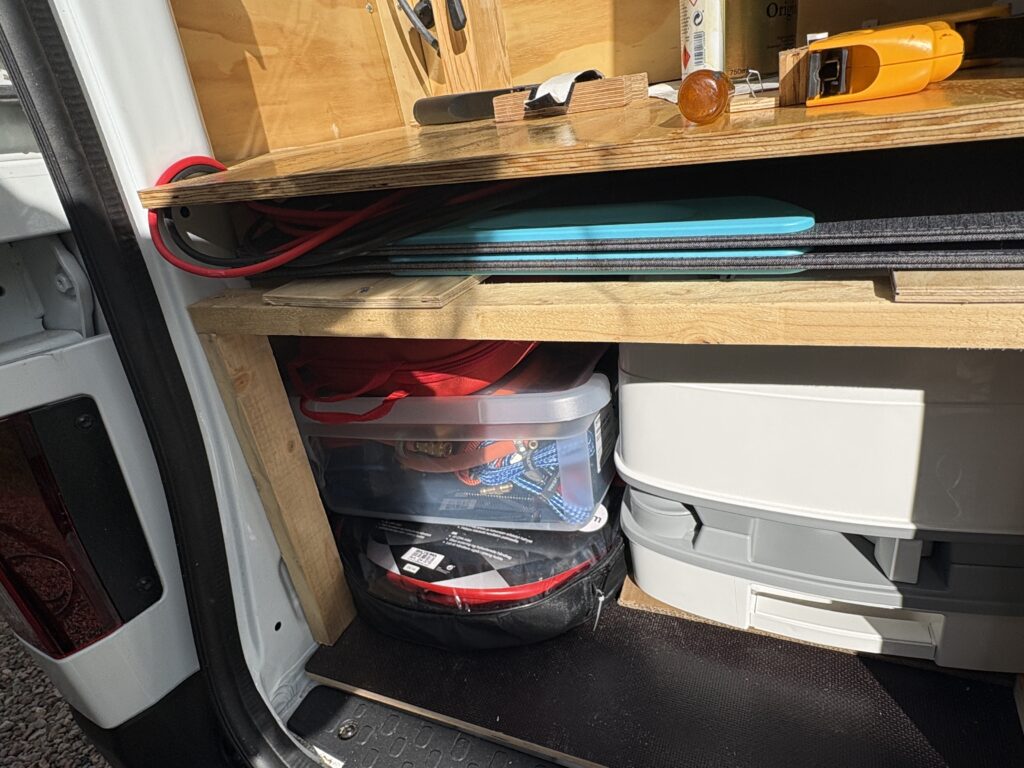

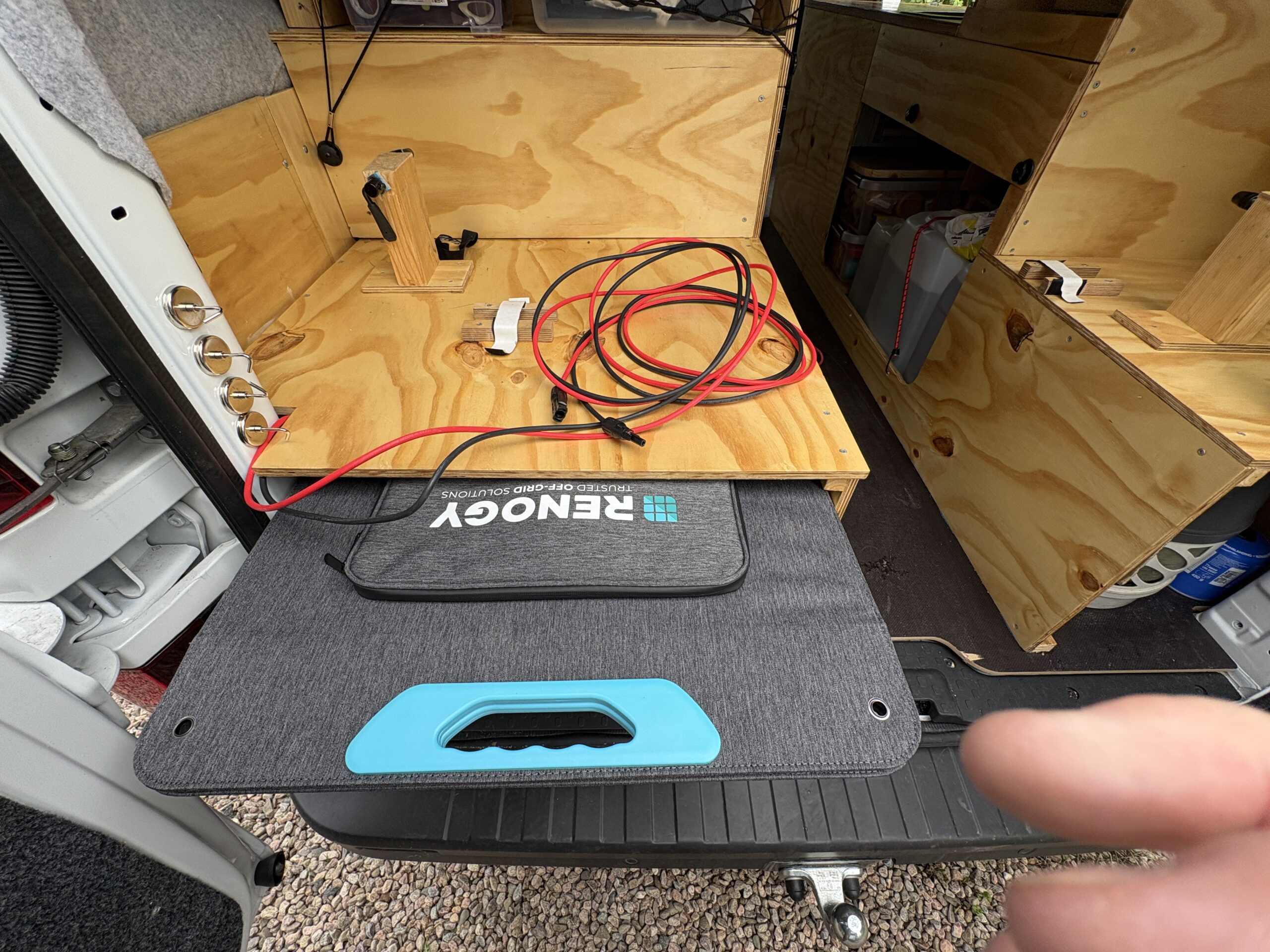

Den portabla solpanelen kopplas in via de lösa sladdarna vid solpanelsförvaringen bak i bilen. Den kan sedan läggs på bilens tak och laddningsströmbrytaren ställs på solcellsladdning (se ovan). Kontrollera därefter funktionen i Victron-appen (se nedan). Bakdörren kan stängas med solcellen inkopplad. Se till att sladden ligger i urgröpningen som finns i dörrens ovankant (bild nedan).
Batteriladdare

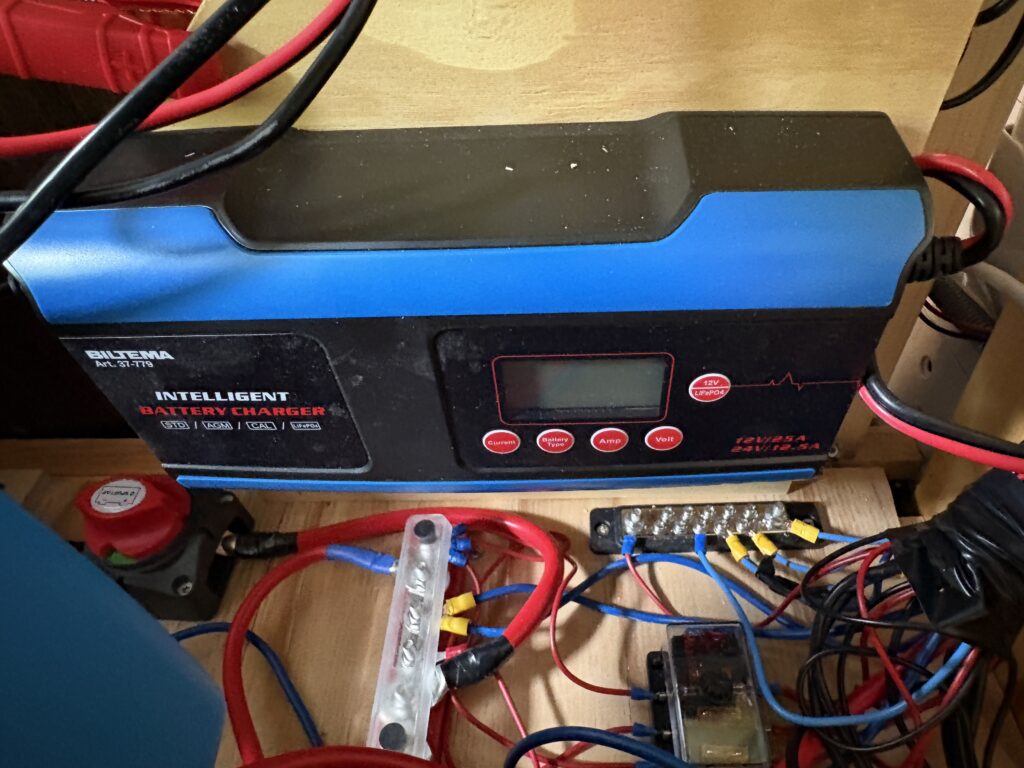

Batteriladdare som kan användas både for husbatteri och startbatteri med extern el tillgänglig. Lämpligen skruvas hela träskivan loss från sin plats om den skall användas för startbatteriet (två små skruvar). Var noga med inställningarna (batterityp m m.) innan den används. Manual finns i skjutdörrens nätficka.
Appar

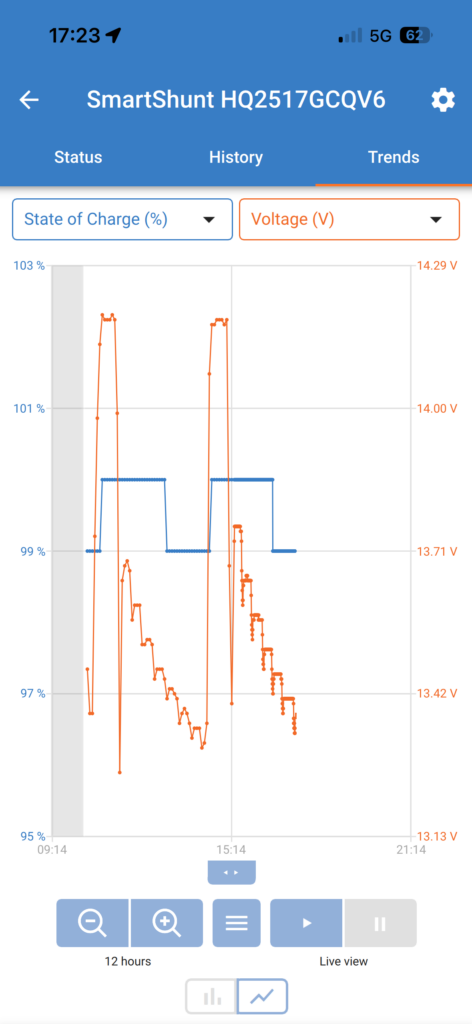

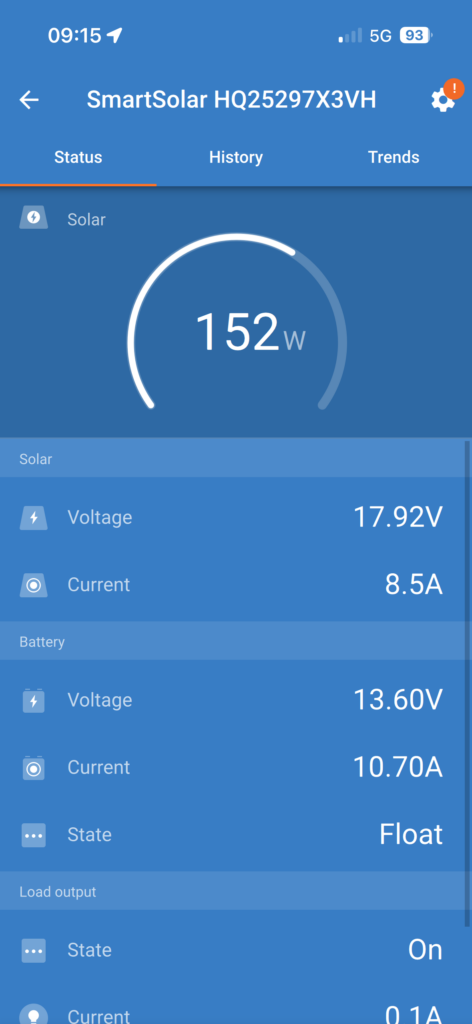

Det är till stor hjälp att använda apparna för Victron Connect (effekt/ström in/ut batter, DC-DC laddning och solcellsladdning) samt LiTime (laddningsnivå batteri) för se vad som händer med elsystemet. PIN koder finns på bilderna nedan.

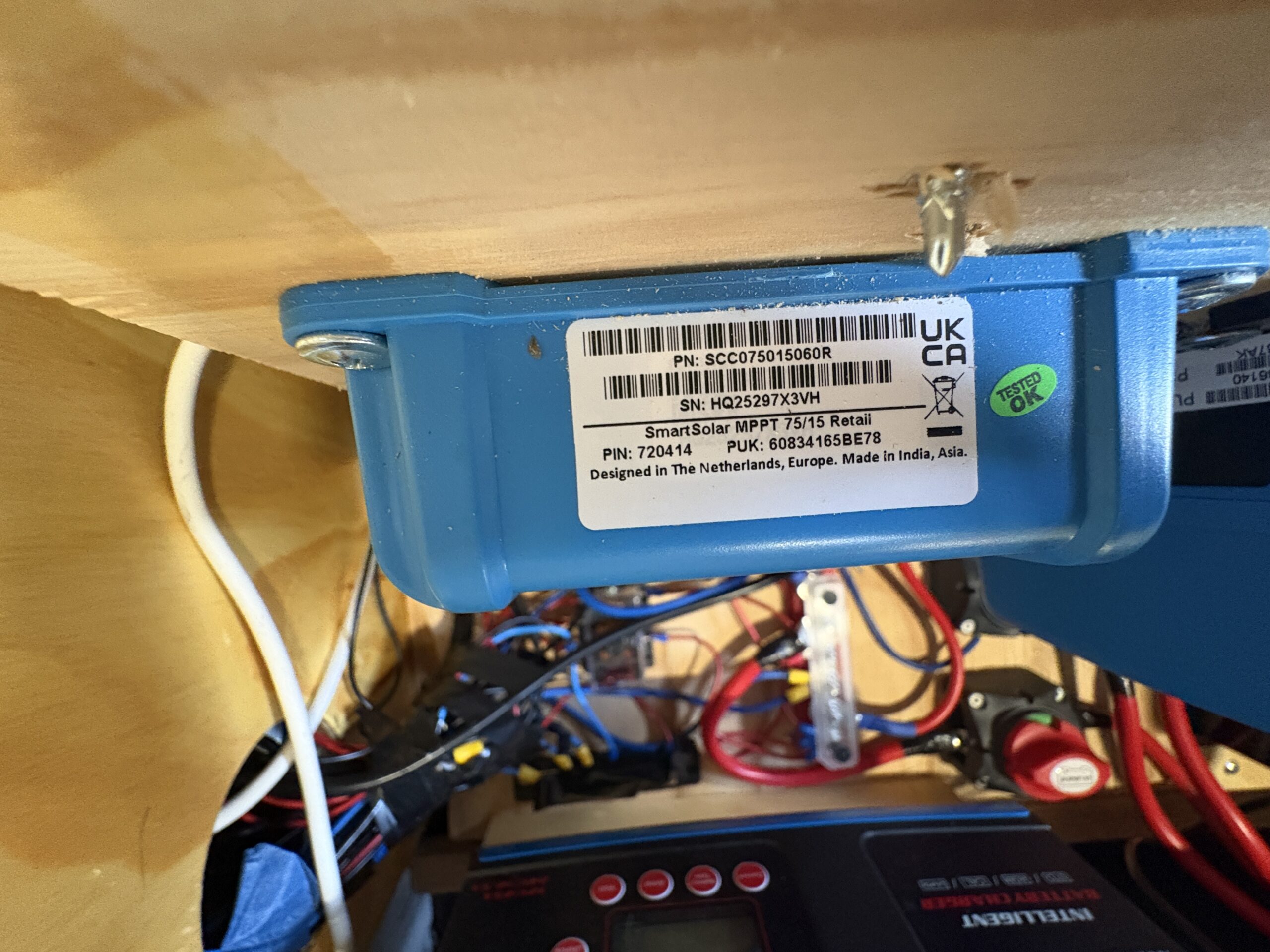

PIN-kod: 720414

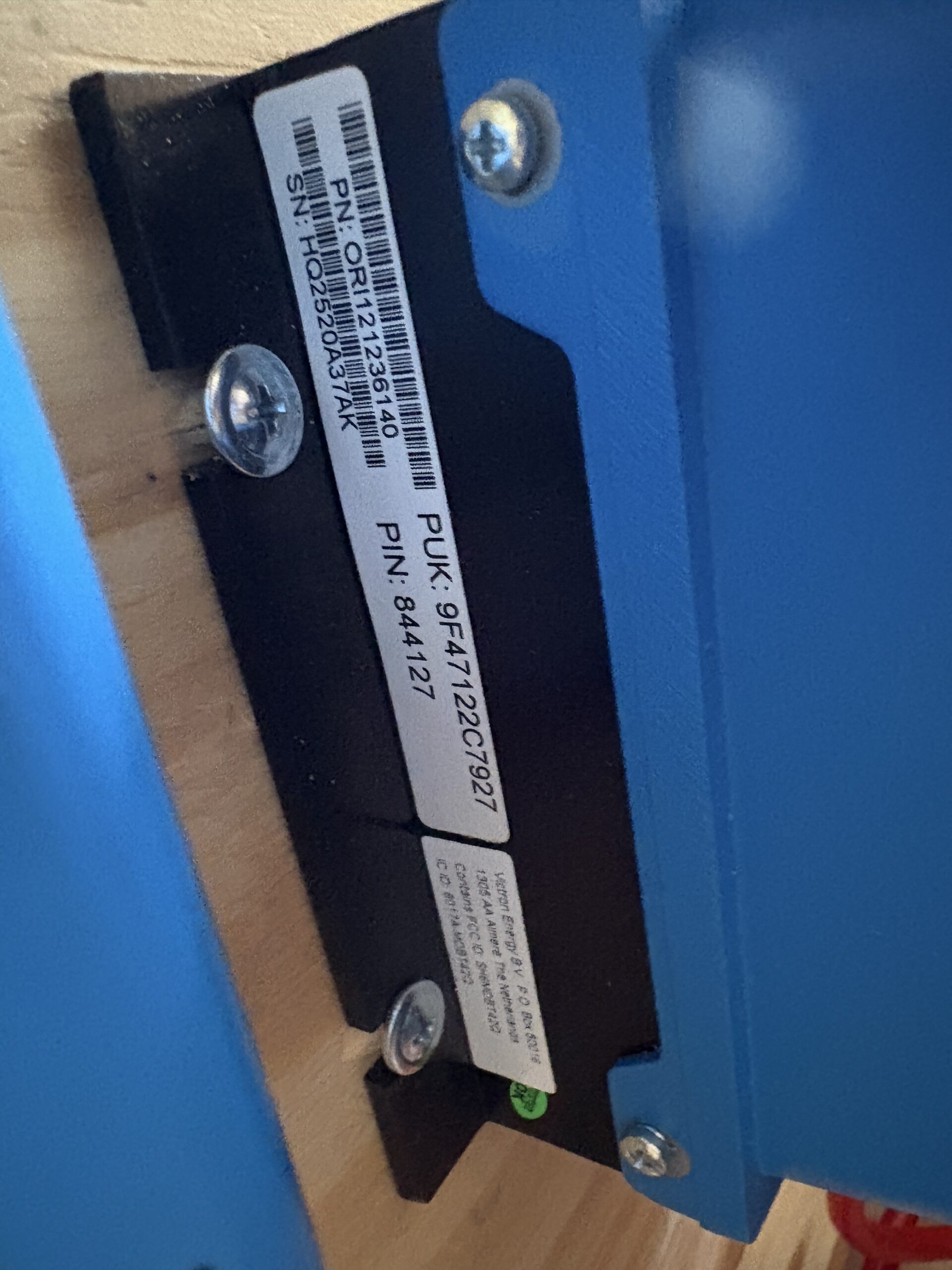

PIN-kod: 844127

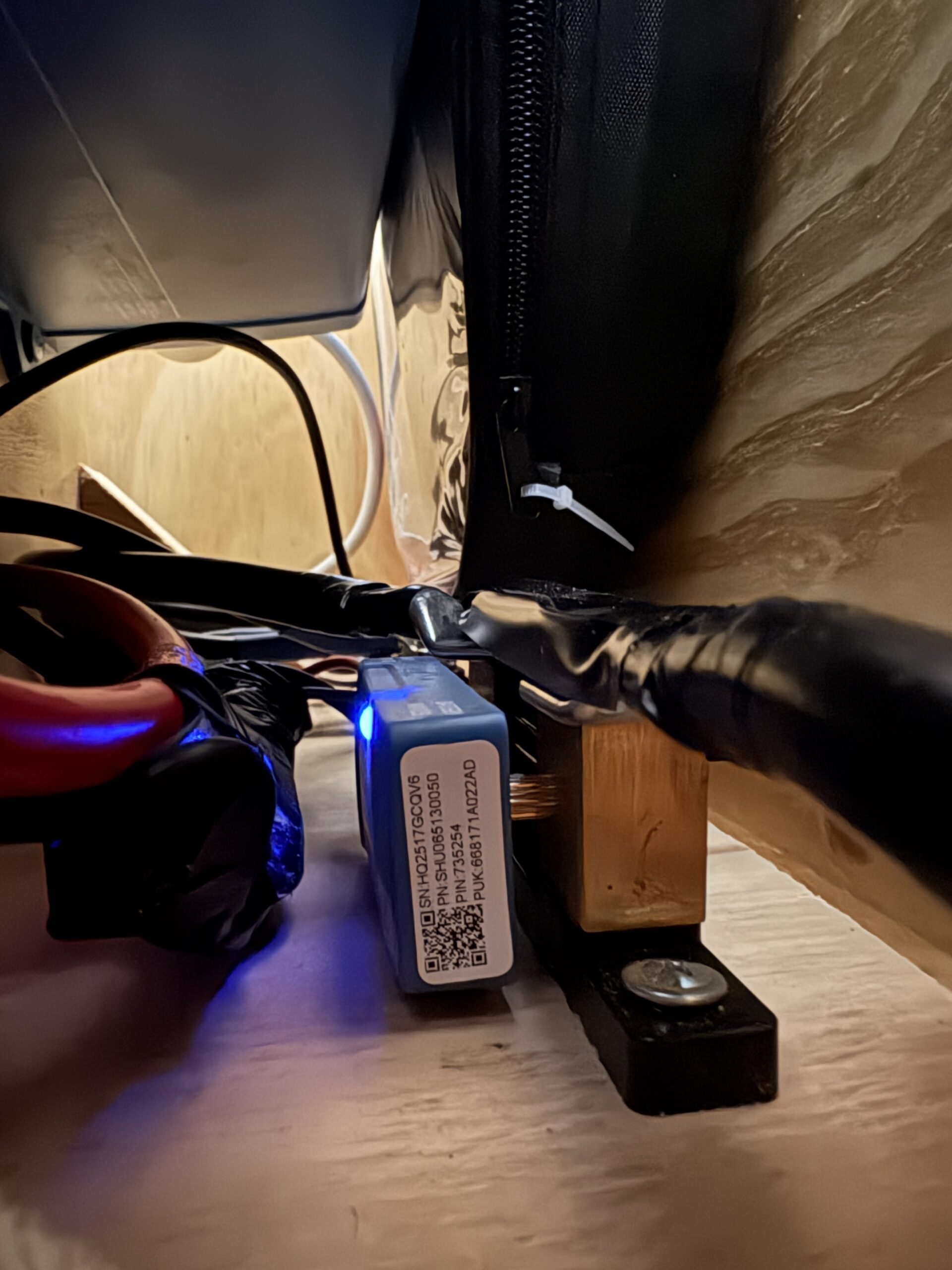

PIN-kod:735254

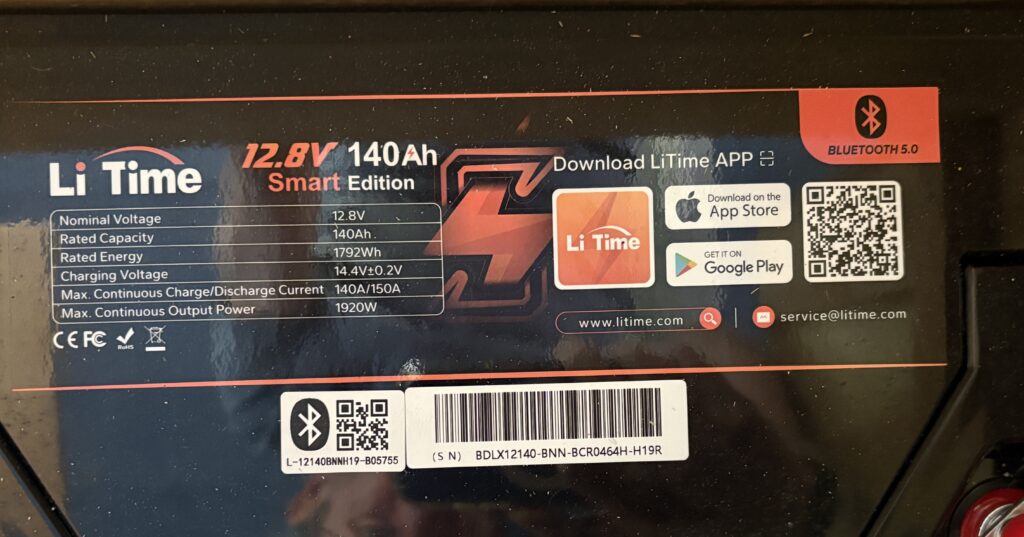

Batteriet har en egen app – LiTime. I denna kan den korrekta laddningsnivån för batteriet övervakas. Denna kan även ses i Victron-appen – men där behöver laddningsnivån kalibreras regelbundet.
GASOL
Skall ALLTID vara avstängd med stora vredet på gasolflaskan när inte kök eller dusch används.

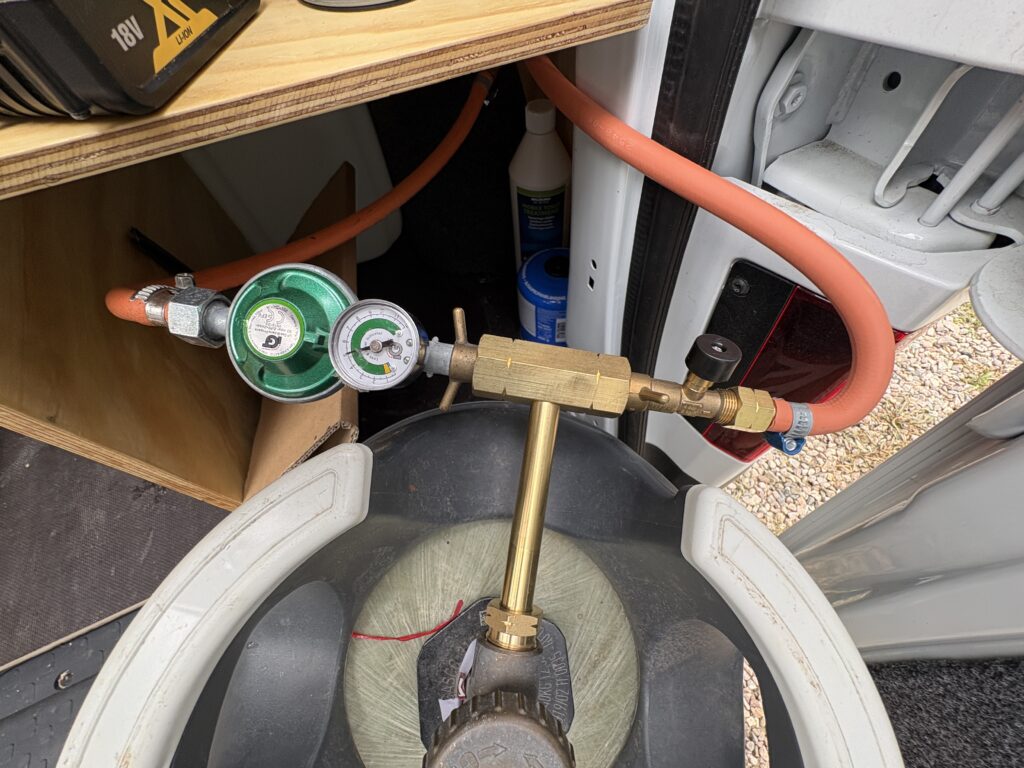

När gasolen skruvas på och köket skall användas behöver man trycka på ventilen bredvid gasolflaskan [BILD] för att få gasol i slangen som annars spärras av säkerhetsskäl. Dessa går att komma åt även från insidan.
Det finns en gasoltändare som som laddas via USB för att start köket. Den sitter fast med kardborre vid köksreglagen.

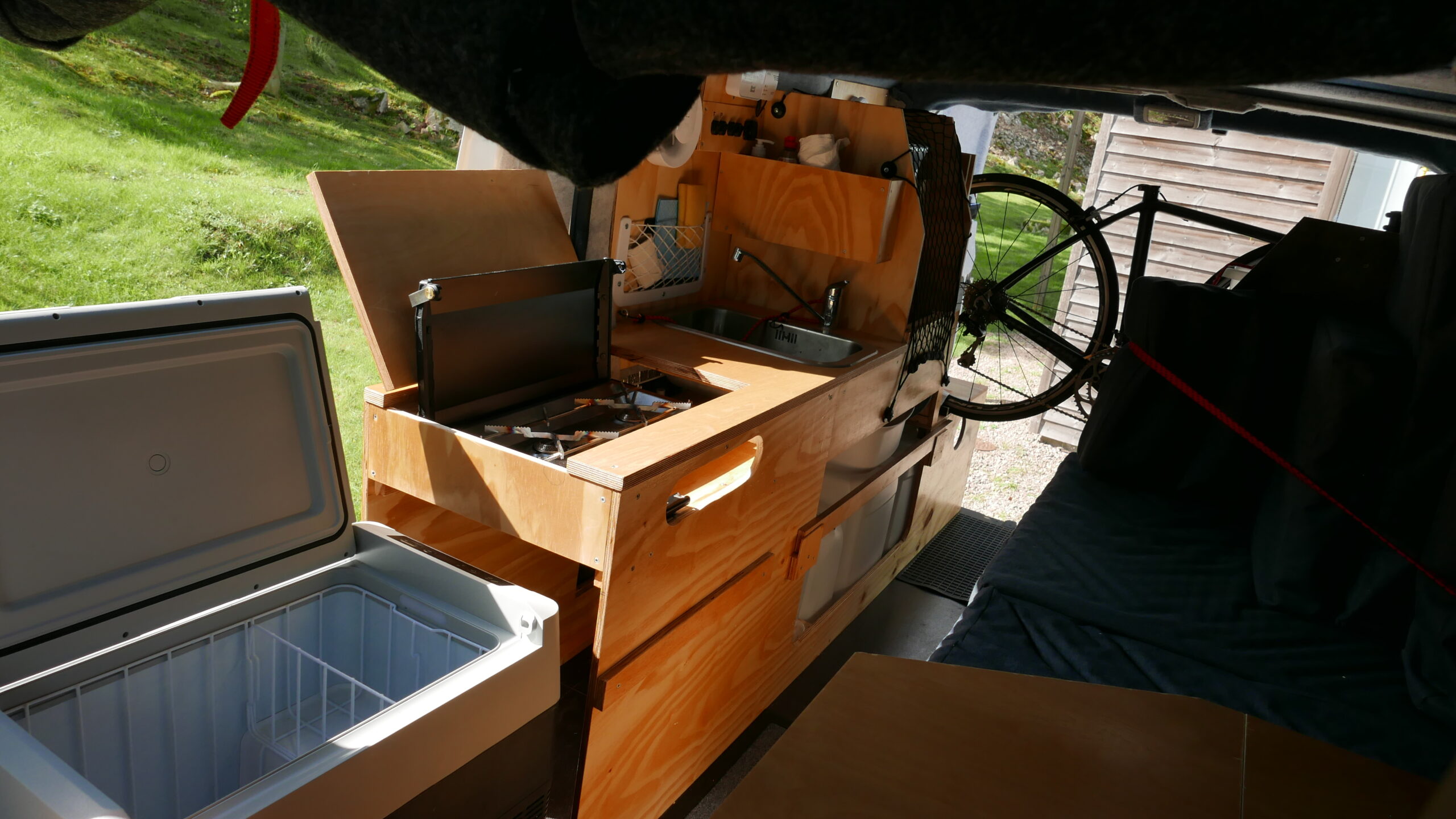

KYLBOX
Kylboxen sitter på en ”släde” som dras ut genom att lyfta ena ändan över trälisten och rulla ut den. Även hjulen måste rulla över listen innan luckan kan öppnas. (se bild ovanför)
El är alltid inkopplad så länge huvudströmbrytaren till batteriet är PÅ.
VATTEN
Pumpen ”P” bör vara avstängd då den ej används (se bild högre upp).

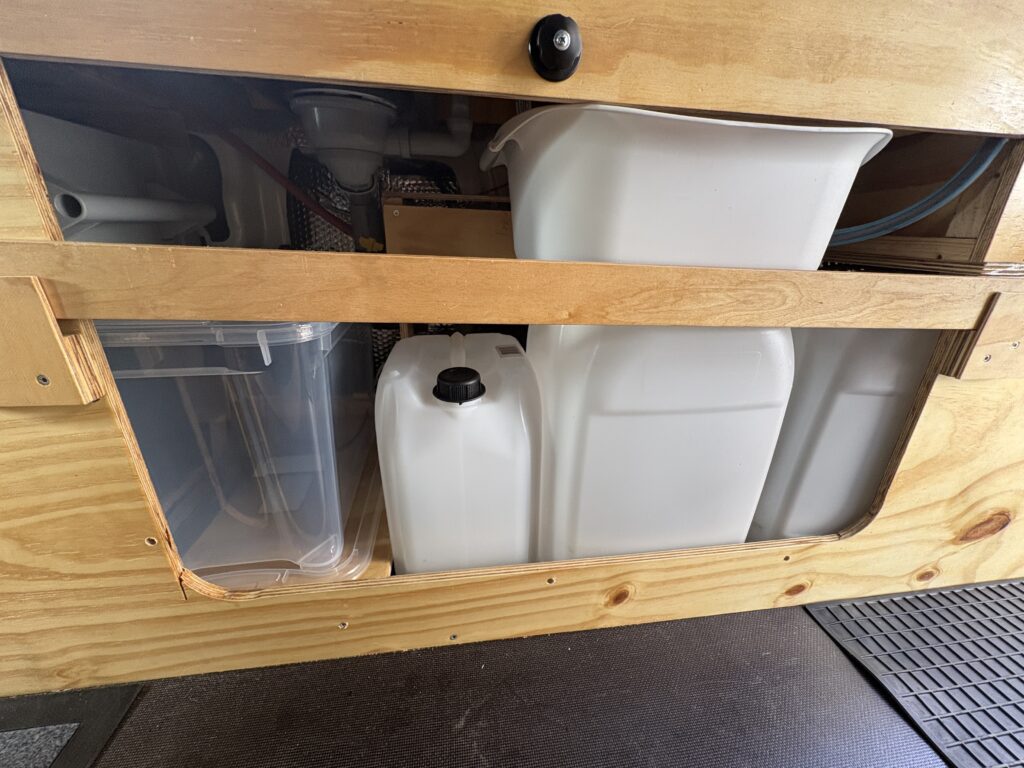

Tre dunkar (20 + 20 + 10 liter) finns. Sugslangen placeras i den dunk som skall användas. Skruvkorkarna kan flyttas.
Pumpen känner av trycket och körs när kran eller dusch öppnas.
Avlopp från diskho rinner ut under bilen. En spillvattenlunga finns bakom vattendunkar och kylbox, och kan kopplas på utlopp vid behov.
DUSCH

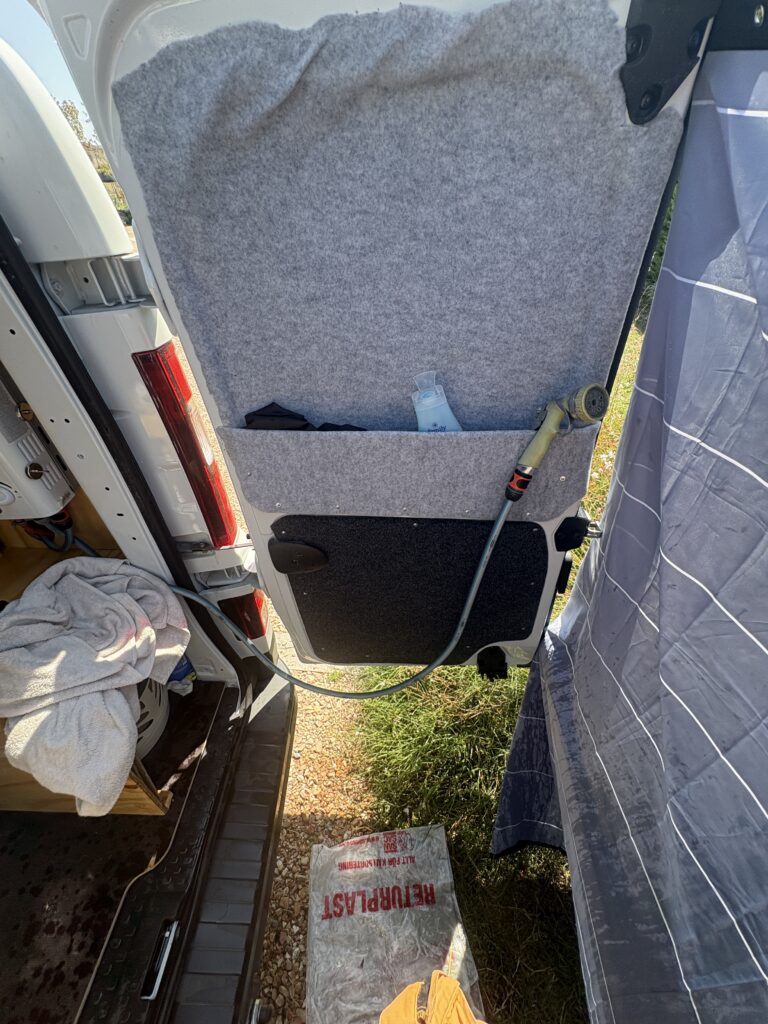

Duschmunstycke kopplas till slangen och ventilen vid munstycket öppnas. Starta pumpen och sedan värmen med knappen på undersidan av värmaren. Justera flöde och värme efter behov. Omvänd ordning när det är klart.
Draperi finns i dörrfickan och fästs med kardborre + ev. magnet. Även duschmatta finns i dörrfickan.
INVENTARIER
köksutrustning och porslin som ingår syns på bilden. Diskmedel, handsprit och diskborste samt trasor finns.

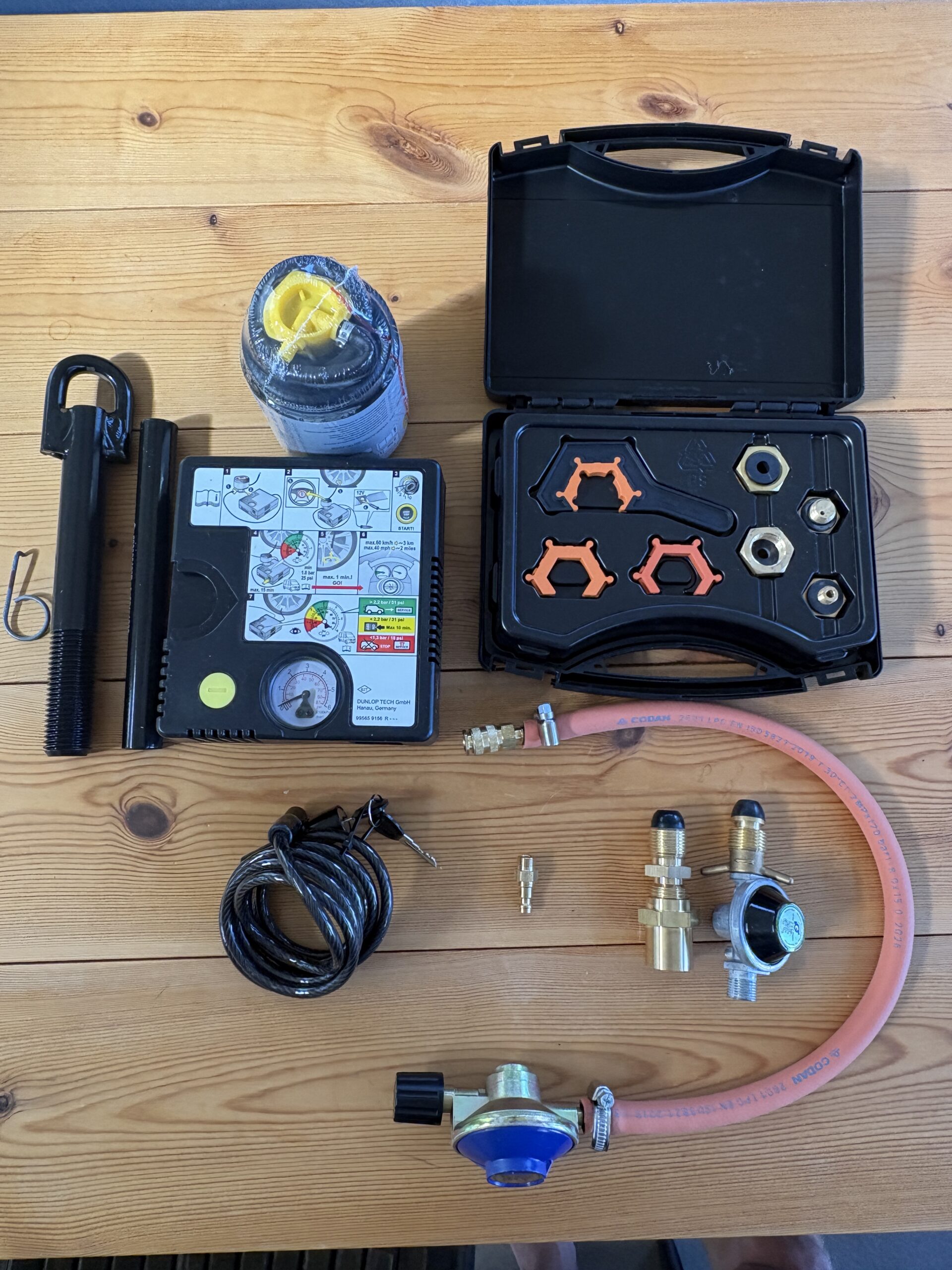

Reparationskit för däck samt diverse gasoladaptrar finns bak i bilen tillsammans med en verktygslåda.

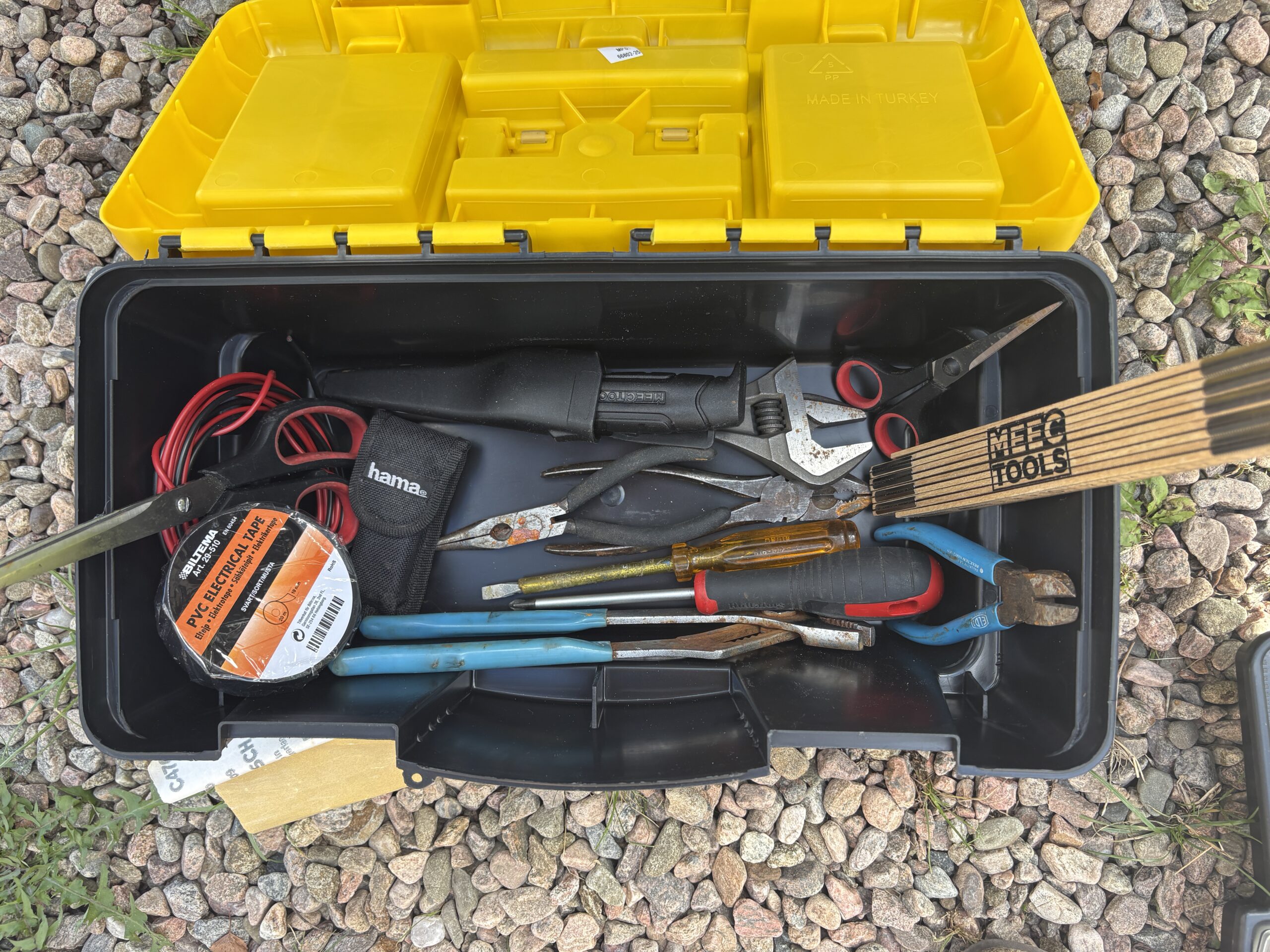

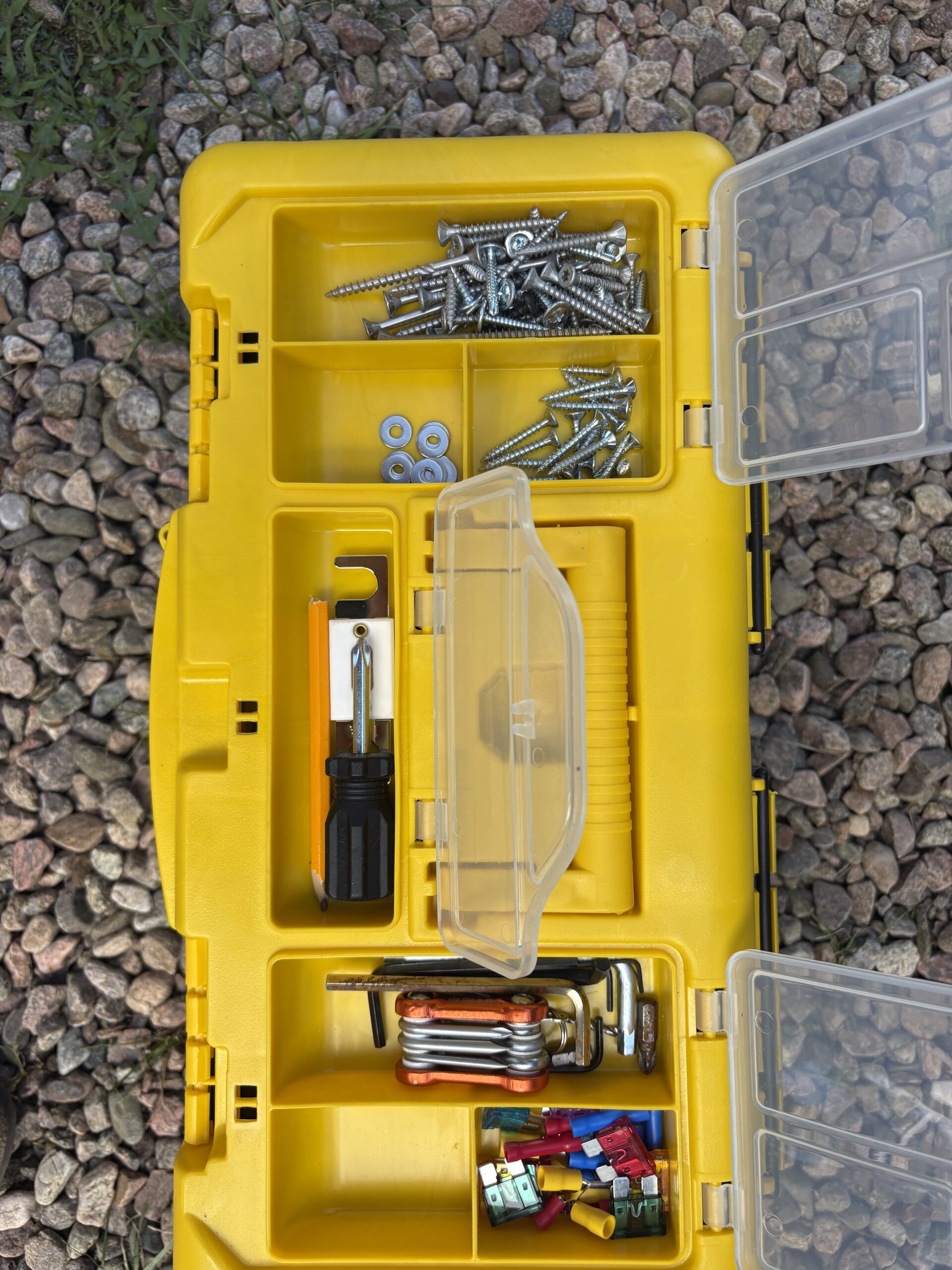

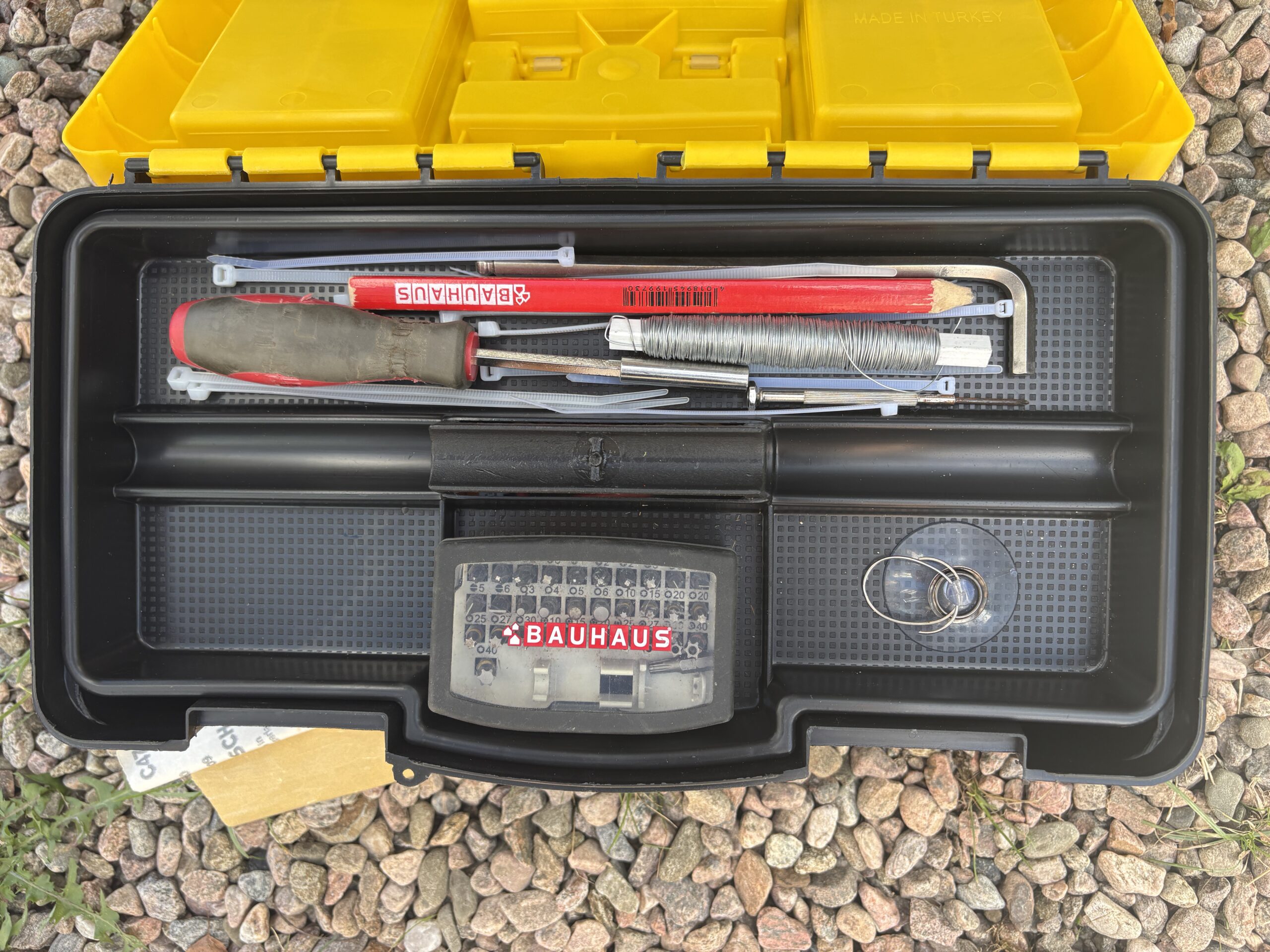

Verktygslåda innehåller verktyg som kan behövas, och en del saker som säkert inte behövs…
Sängkläder och handdukar för två personer ingår. Samt diverse förbrukningsvaror som diskmedel, tvål, trasor, m m.

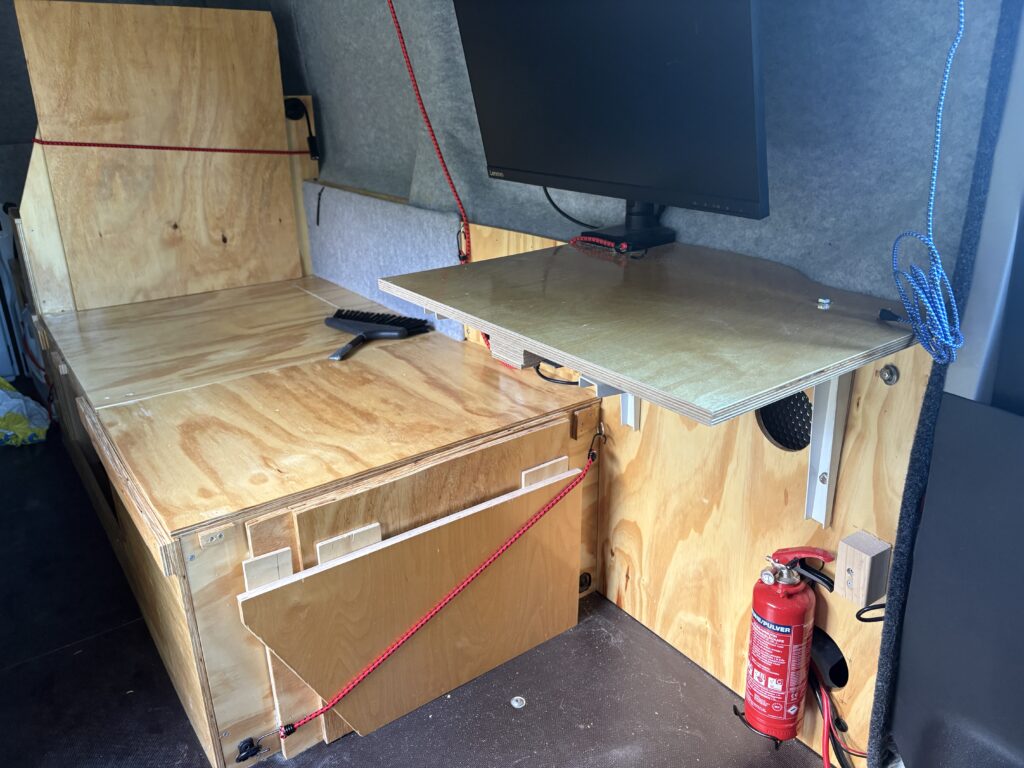

BORDET

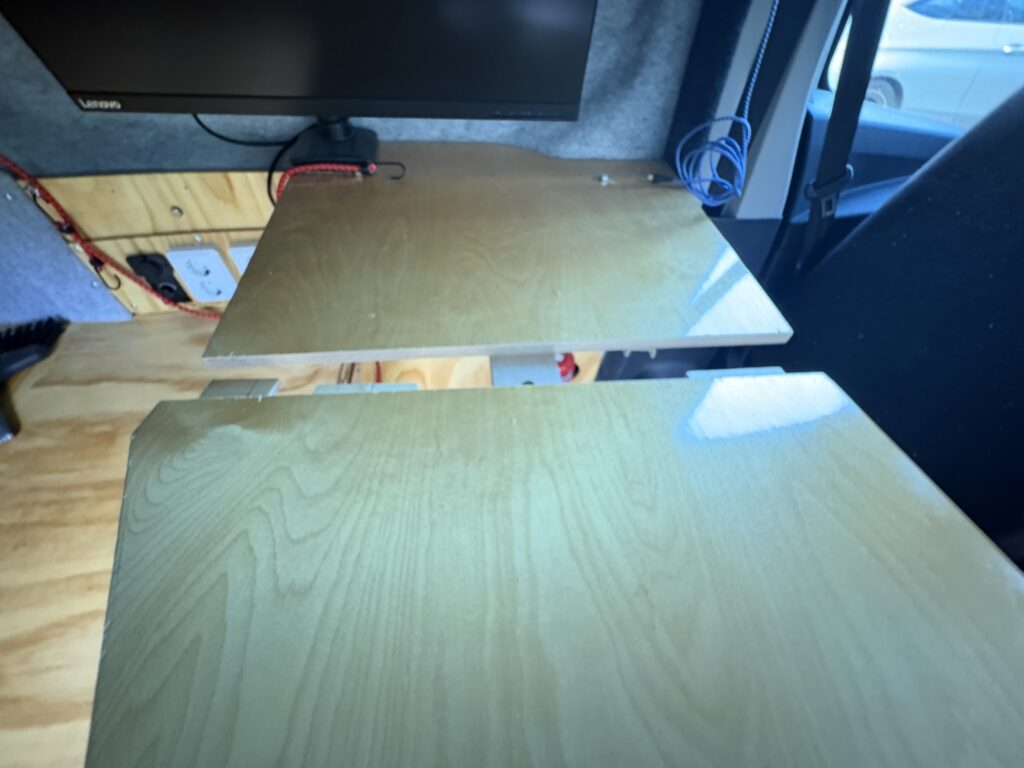

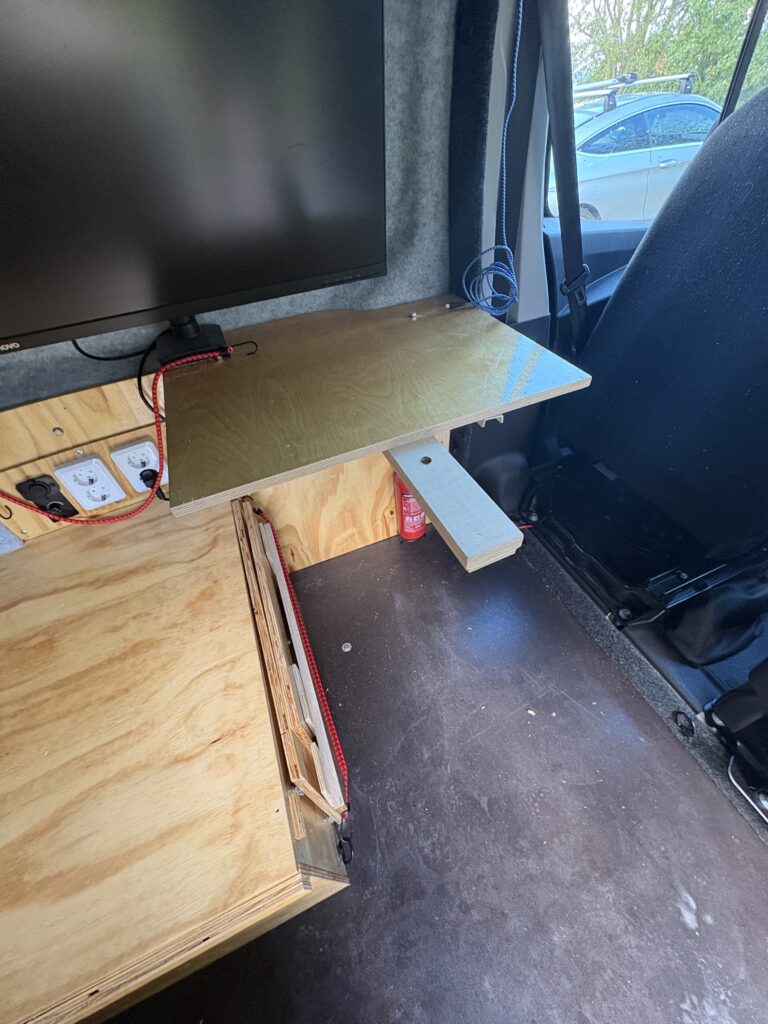

Har en iläggskiva. Stödet dras ut och skivan läggs på plats. Utdragbara stödet kan sedan tryckas till lite för att fixera bordsskivan.
SÄNGEN

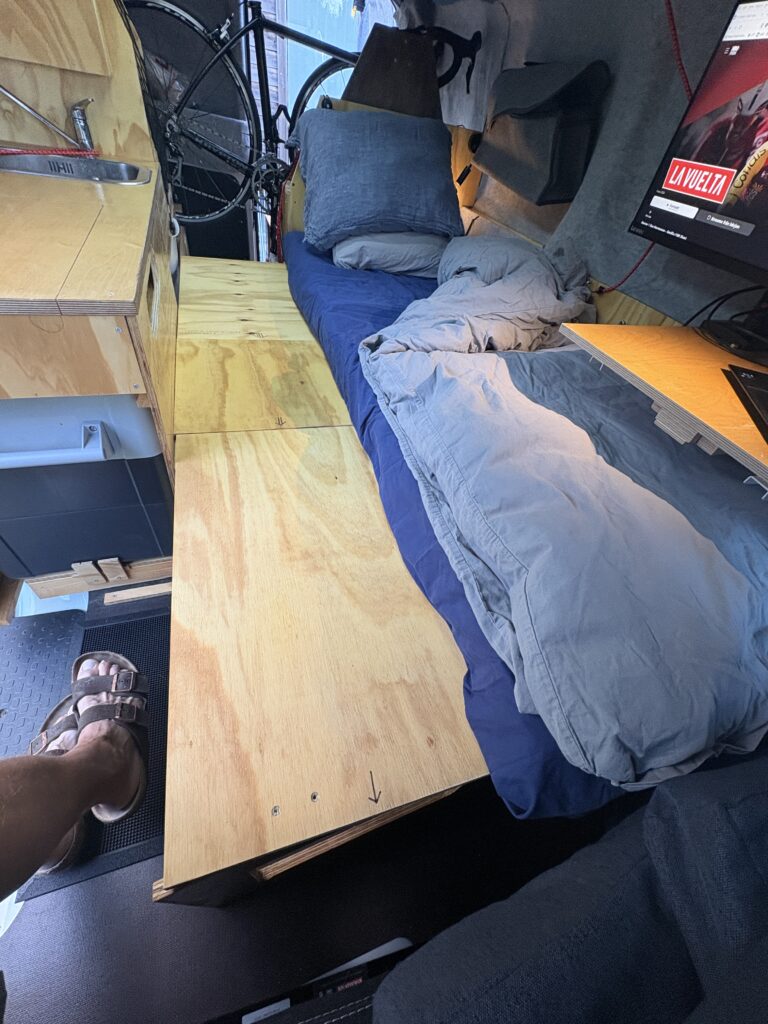

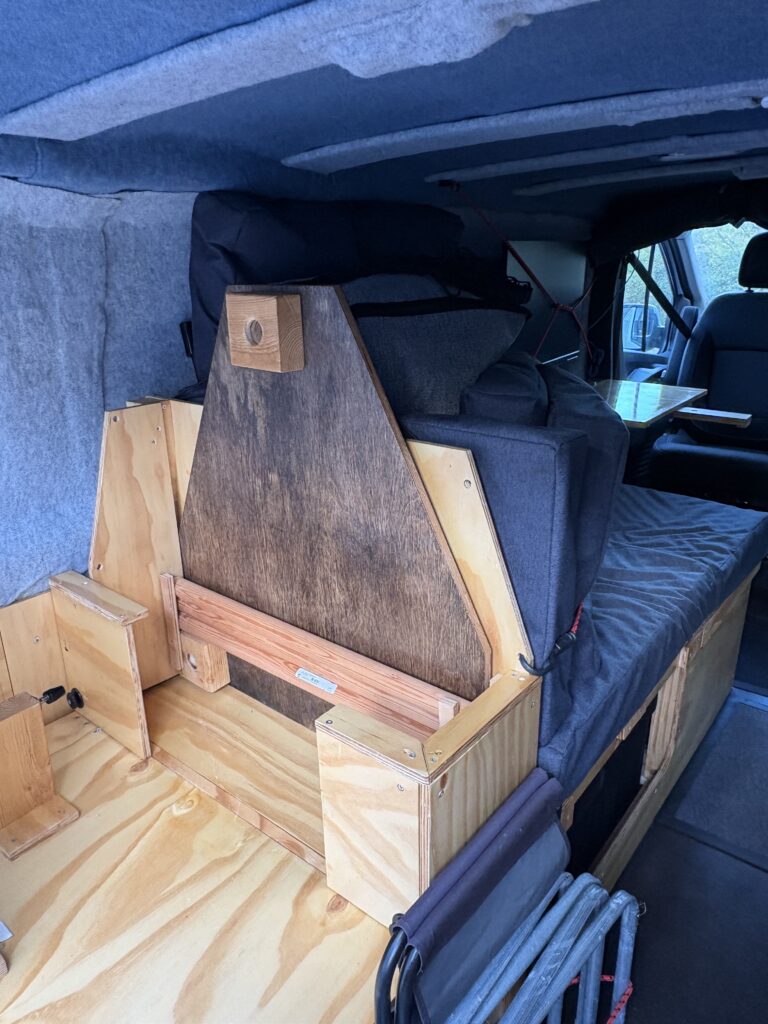

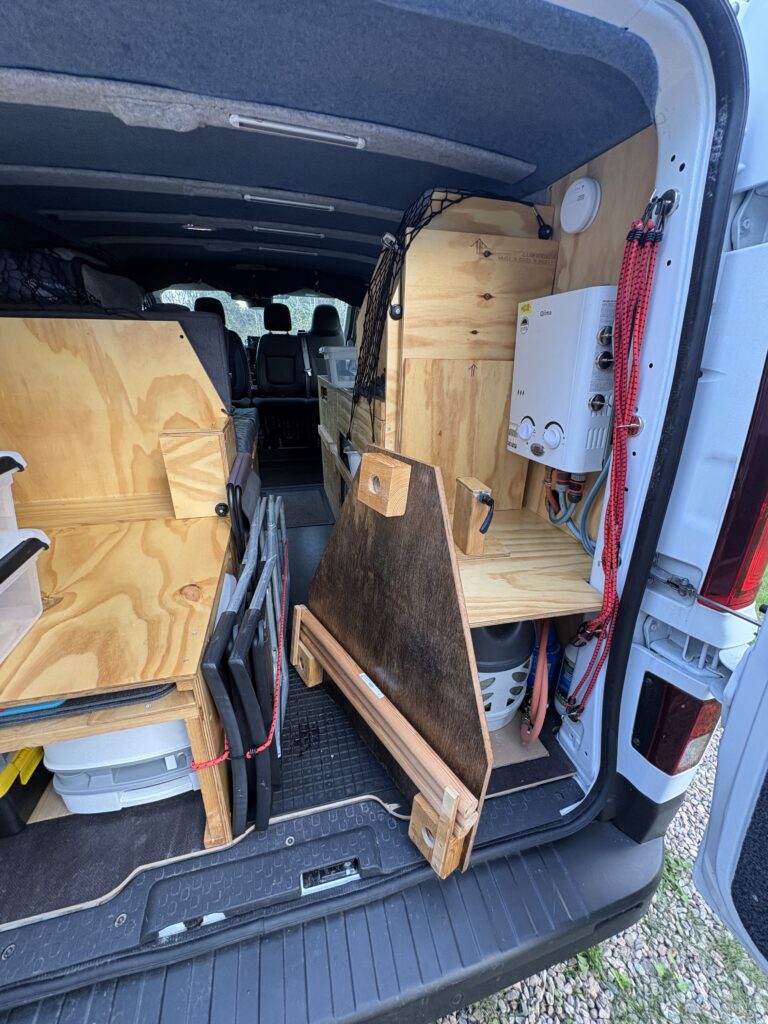

Stöd sitter på gångjärn vid sittbänken. Detta kan fällas ut i två steg. Första för en enkelsäng och sedan andra steget för hela bädden. Skivan för enkelsängen ligger under stora sittbänks-kudden. Övriga skivor står vid duschen bak i bilen. De är markerade med pil (framåt) och (I), (II) samt (III), där (I) är den främre skivan, osv.
BORD OCH STOLAR
Bordet monteras genom att de tre benen trycks på plats. Kan kärva lite, men det blir stadigt…
CYKLAR

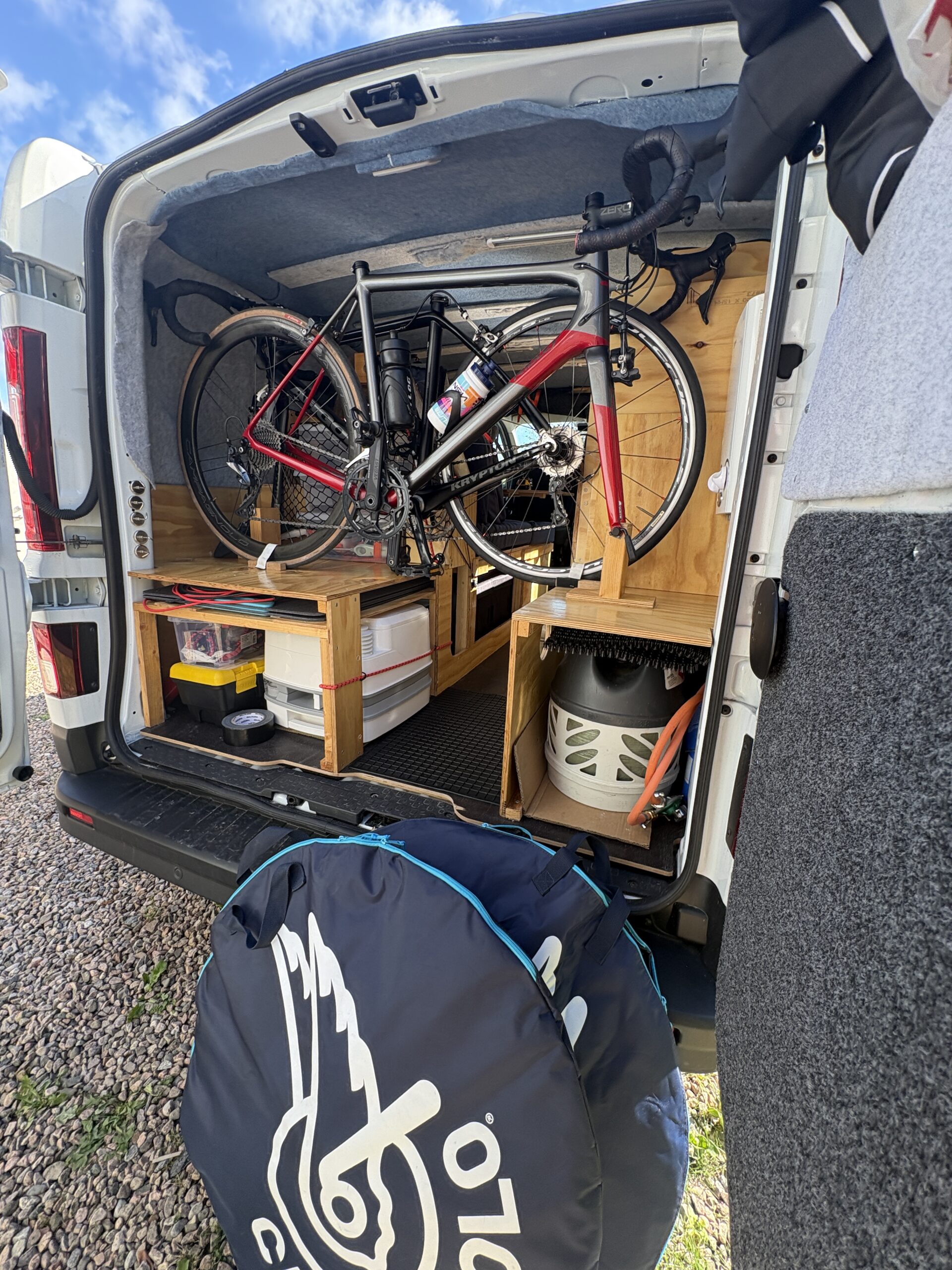

Framhjul och sadel demonteras. Fäste finns för framgaffel. Eventuellt kan styret behövas lossas och vikas ner lite beroende på cykelstorlek och inställning.
MTB är ej testat, men styren behöver definitivt plockas av då de är betydligt bredare än för en landsvägscykel.

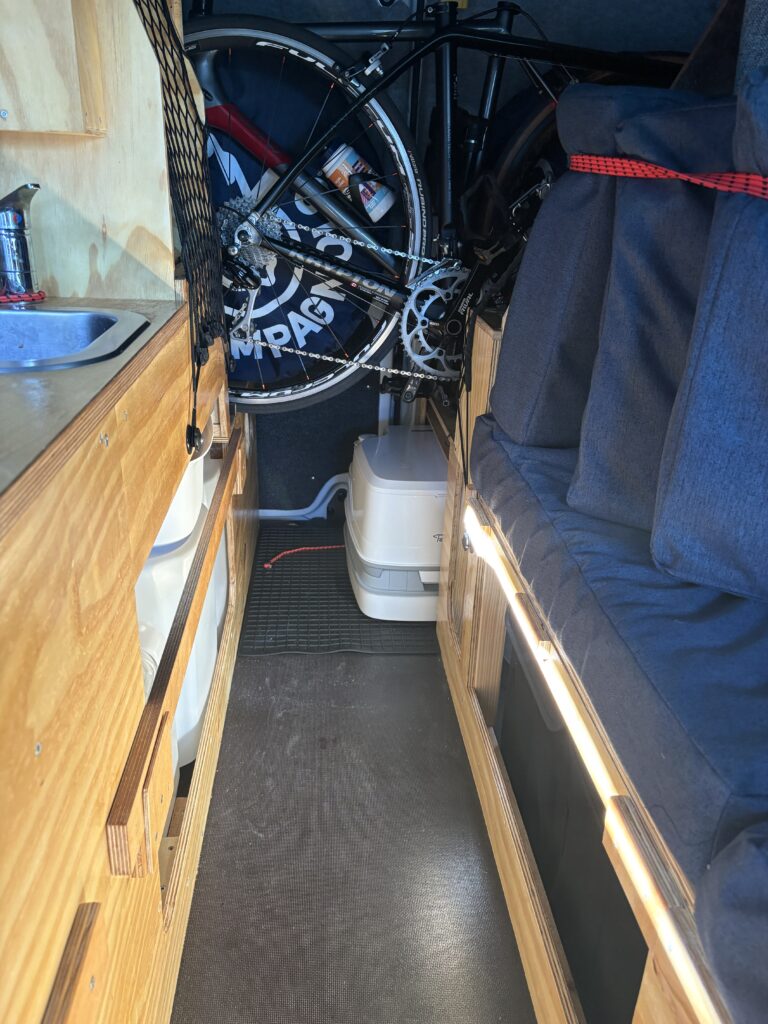

TOALETT

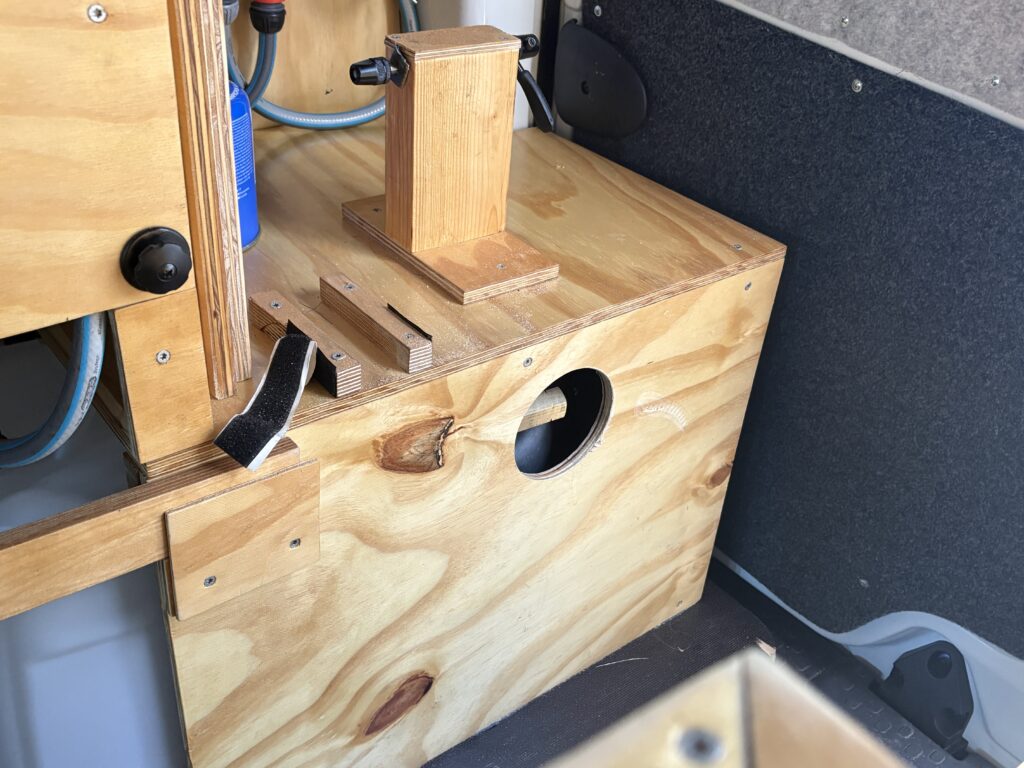

Toaletten dras ut i mittgången och så längt fram som behövs för användning. Det finns en flaska med medel som behövs ifall toaletten skulle behöva tömmas under uthyrningstiden. En manual finns i skjutdörrens nätficka.
FÖRVARING
- Rejäl tygväska/låda med två fack, 50+ liter, lämplig för kläder,
- 2 st 32 liters plastlådor för kläder eller annat.
- 2 st 24 liters plastlådor lämpliga för torr mat, konserver mm.
- 6 st 12,5 liter plastlådor för det som behövs
- Plats för ytterligare mjuka påsar/väskor.
Fasta trälådor för porslin/köksprylar bakom nätet. Även 24 liters platslåda får plats där.
